重慶巫山鵝暖石制砂污泥脫水工程

1、河卵石簡介

河卵石是一種化學性質穩定且耐磨、質地堅硬的硅酸鹽礦物。在通過破碎、制砂、篩分等一系列加工流程后，將天然河卵礦石制成河卵砂。河卵砂是一種重要的工業礦物原料，廣泛應用于水利水電、高等級公路、公路、高速鐵路、客運專線、橋梁、機場跑道、市政工程、高層建筑制砂、石材成型等。河卵石礦物資源豐富，收集成本較低，應用價值較高，被廣泛用作混凝土骨料。

2、河卵石分類

其主要化學成分是二氧化硅，其次是少量的氧化鐵和微量的錳、銅、鋁、鎂等元素及化合物，由于這些色素離子溶入二氧化硅熱液中的種類和含量不同，因而呈現出濃淡、深淺變化萬千的色彩，使河卵石呈現出黑、白、黃、紅、墨綠、青灰等色系。

（1）按所含成分顏色，可分為天然顏色的機制河卵石、雨花石、干粘石、噴刷石、造景石、木化石、文化石、天然色理石米等；

（2）按巖石形狀，可分為河卵石、鵝卵石等。鵝卵石通常指的是5-12厘米的大小，外形酷似鵝卵。在實際施工應用中，較大的卵石也通常被歸類為鵝卵石。而河卵石則是像卵一樣的石頭，不管大小，小如粒，大如西瓜或更大。

3、巖石特性

河卵石是一種質地堅硬、色澤鮮艷、質地簡單、抗壓、耐磨、耐腐蝕的理想綠色建筑材料。

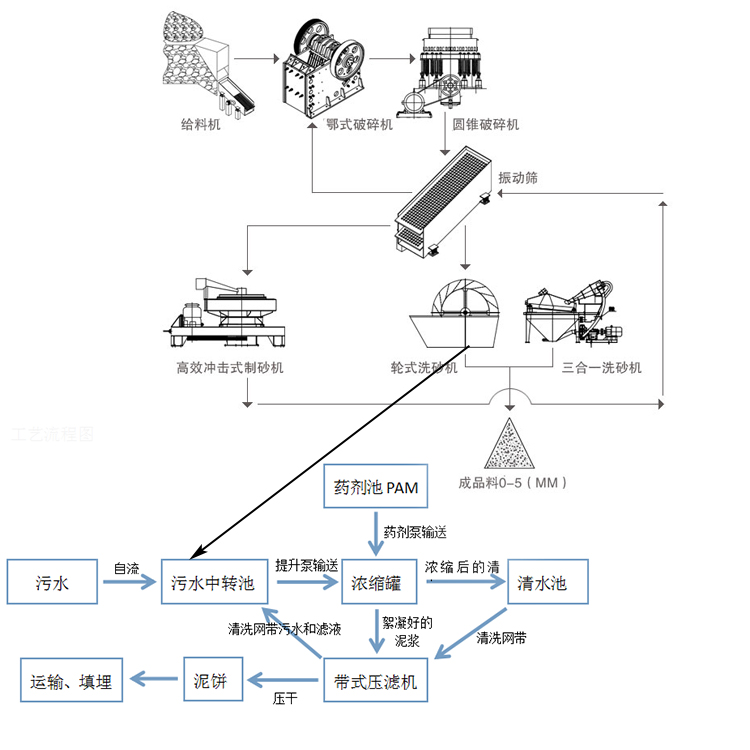

二、河卵石破碎制砂和污水處理工藝流程

1、第一階段：粗碎

振動給料機通過料倉把塊狀河卵石均勻輸送到鄂式破碎機中進行粗碎，粗碎后的物料由振動篩進行篩分，再由皮帶輸送機送到反擊式破碎機或圓錐破碎機進行二次破碎；

2、第二階段：中細碎

經過圓錐破碎機中細碎后的河卵石，通過圓振動篩的篩選后，將較大的顆粒返回破碎設備中并再次破碎；

3、第三階段：制砂

將粉碎后的河卵石輸送到制砂機進行進一步的破碎成型，而后將干凈的河卵石送入洗砂機進行清洗。

4、第四階段：包裝

對干燥后的成品進行包裝和貯存。

5、玖億洗砂污水處理工藝

實現砂石廠污水零排放，為洗砂廠、石場老板安穩生產保駕護航。

三、河卵石破碎制砂設備

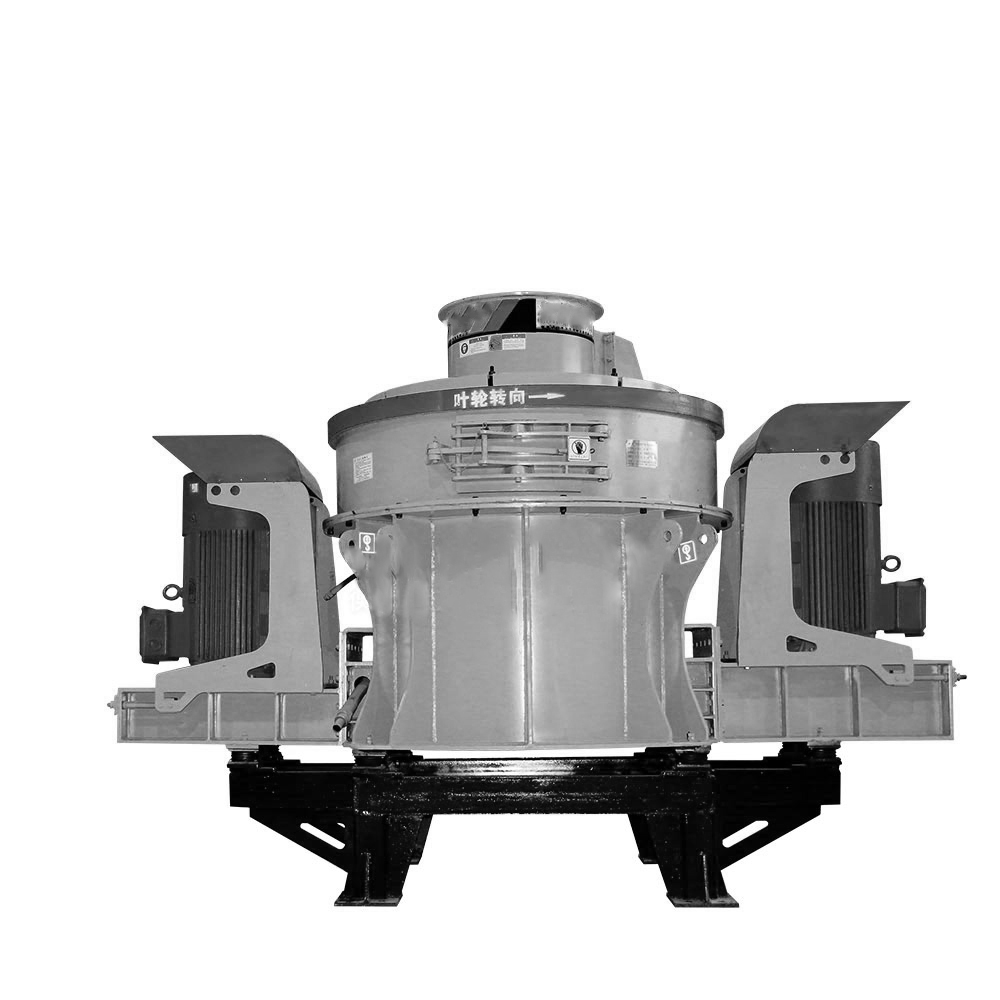

沖擊式制砂機

物料落入進料口，經中心進料孔進入高速旋轉轉子，經發射口充分加速并拋出后，先與反彈自由落下的部分物質碰撞，然后撞擊周圍渦流室中的渦流材料襯里（或反擊塊）。接著，它被反彈到粉碎室的頂部，然后轉向向下運動，同葉輪轉輪道出來的物料沖擊在一起，形成連續的物料幕，最終通過下卸料口卸料。

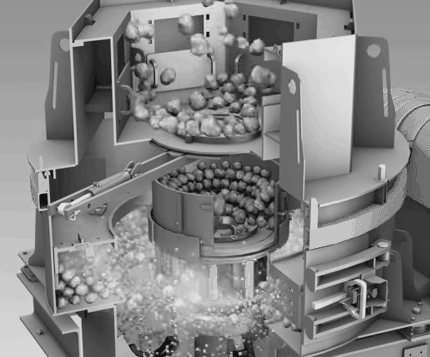

沖擊式制砂機內部工作原理圖

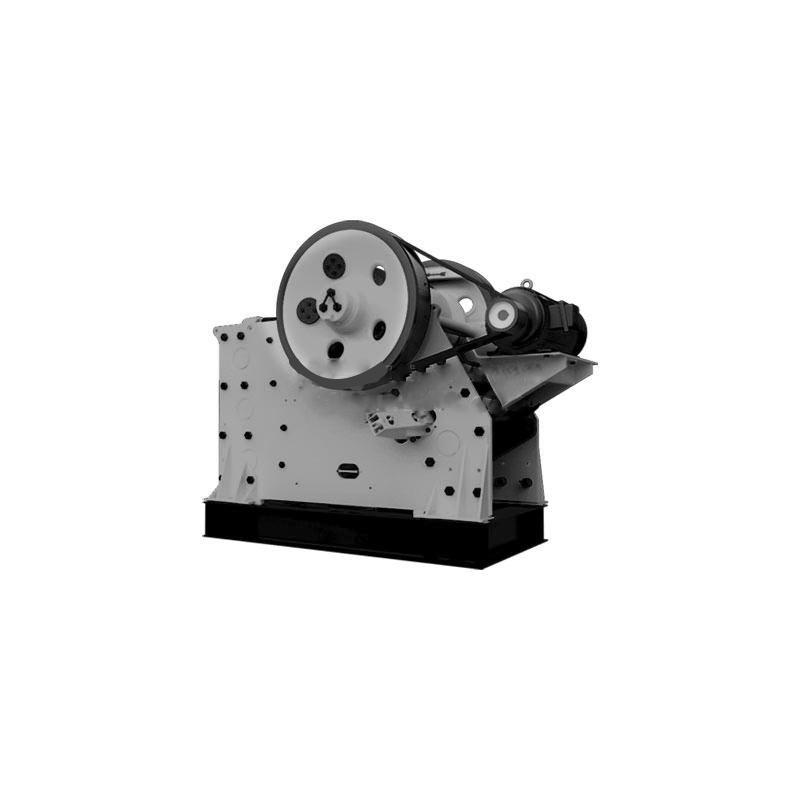

鄂式破碎機

顎式破碎機工作時，活動顎板對固定顎板作周期性往復運動，在遠距離和短距離之間不斷來回。接近時，材料在兩個顎板之間被壓碎，分裂和撞擊；當離開時，粉碎的物質由于重力從排放口排出。

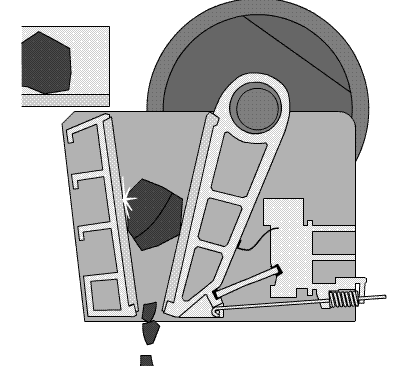

顎式破碎機工作原理

稀油振動篩

振動篩的工作過程將采用振蕩激勵產生的往復振動。振子的上旋錘會引起振動篩表面形成平面振動。而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動，將顆粒大小不同的碎散物料群，多次通過均勻布孔的單層或多層篩面，分成若干不同級別的過程成為篩分。大于篩孔的顆粒留在篩面上，小于篩孔的顆粒透過篩孔，最終實現了粗、細粒分離,完成篩分過程。

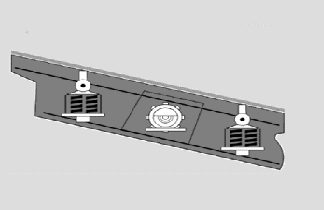

振動篩工作原理

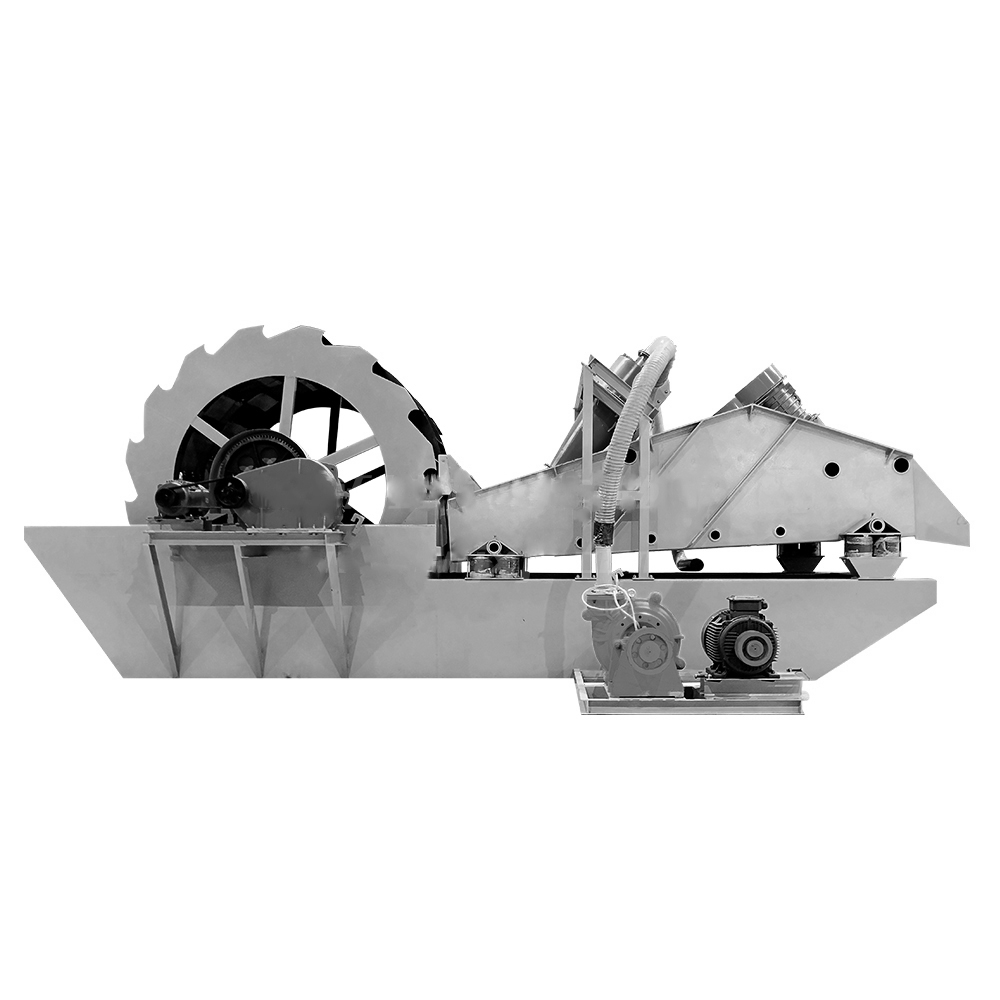

洗砂/脫水/尾砂回收三合一

由動力裝置通過減速器、三角帶和齒輪減速后，帶動葉輪慢速轉動。砂石從進料槽進入清洗槽，完成清洗功能。清洗后的砂被葉輪片帶走，最后將沙子從旋轉的葉輪中倒入出口槽中，完成對砂石的清洗。

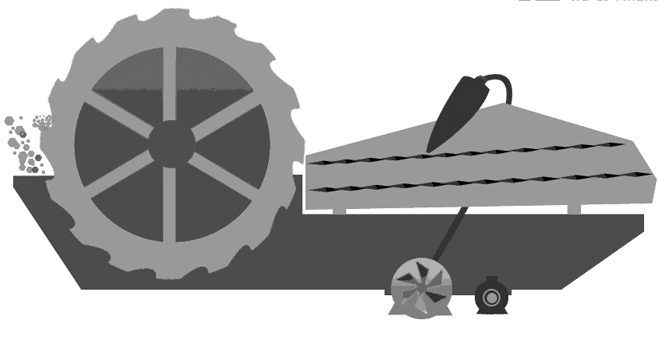

洗砂機工作原理

四、玖億洗砂污水處理設備

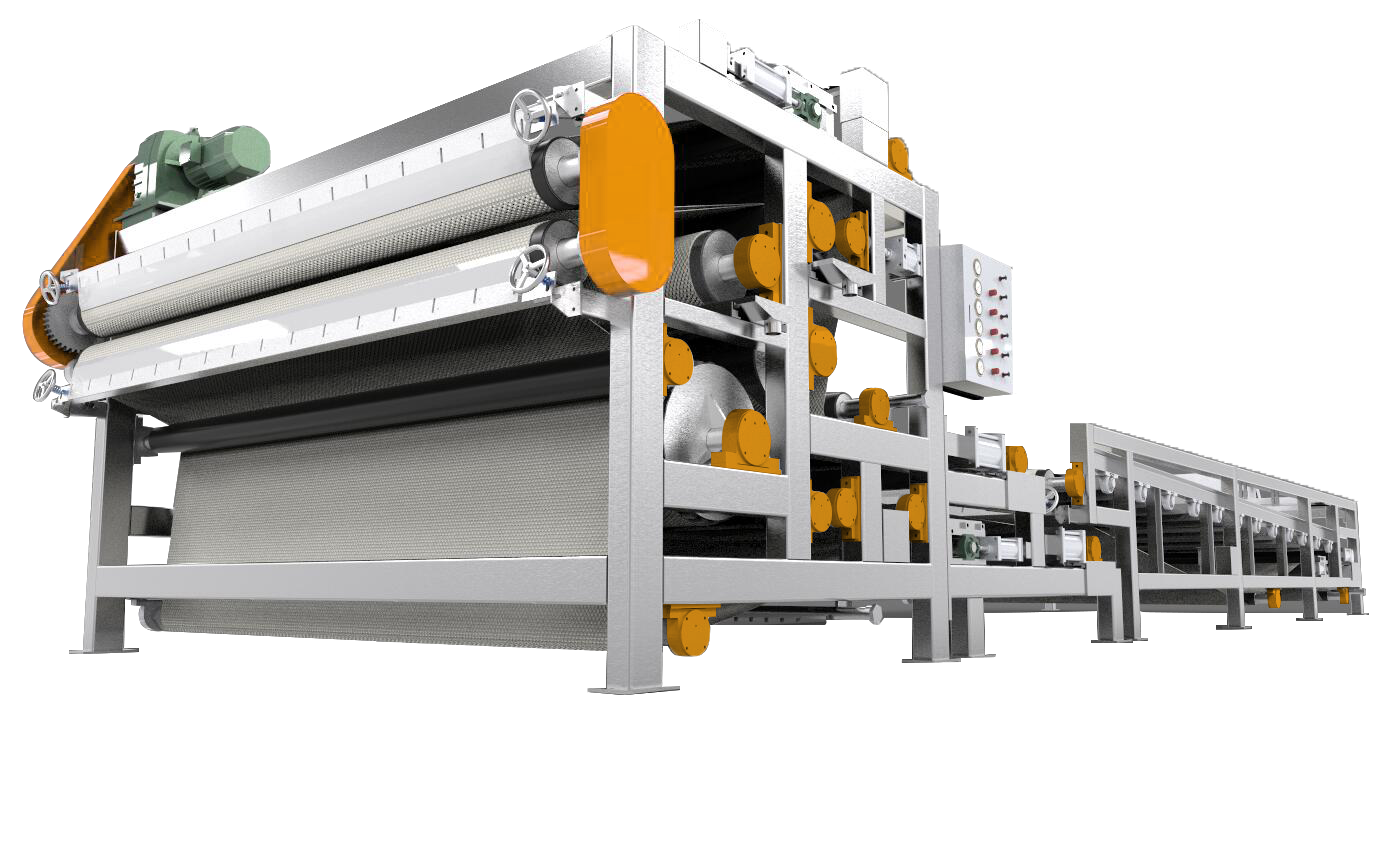

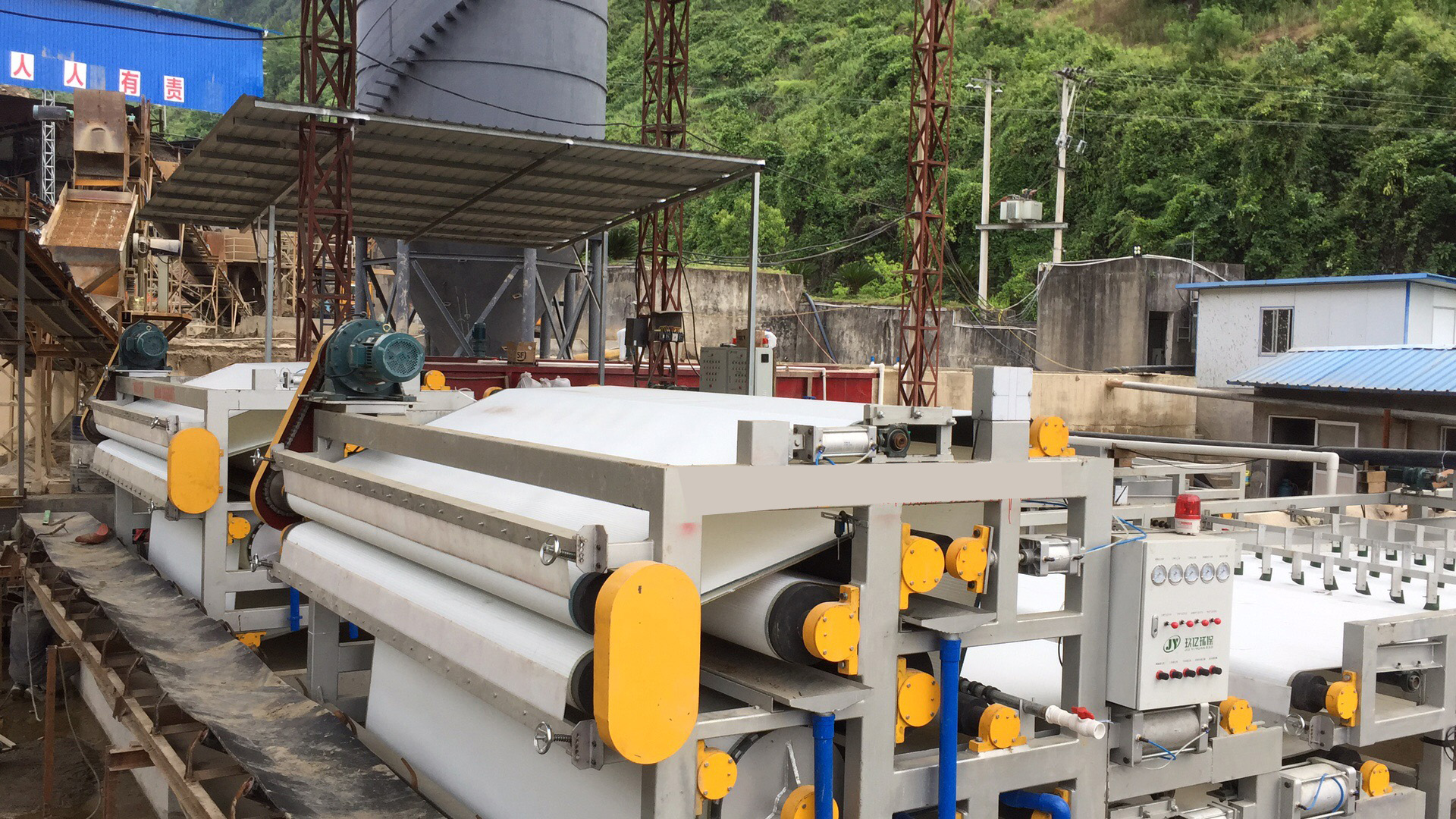

重型分體式濃縮帶式壓濾機

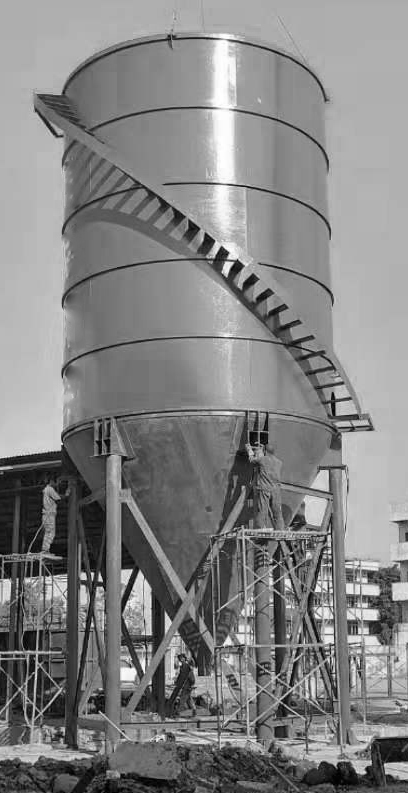

泥漿濃縮罐

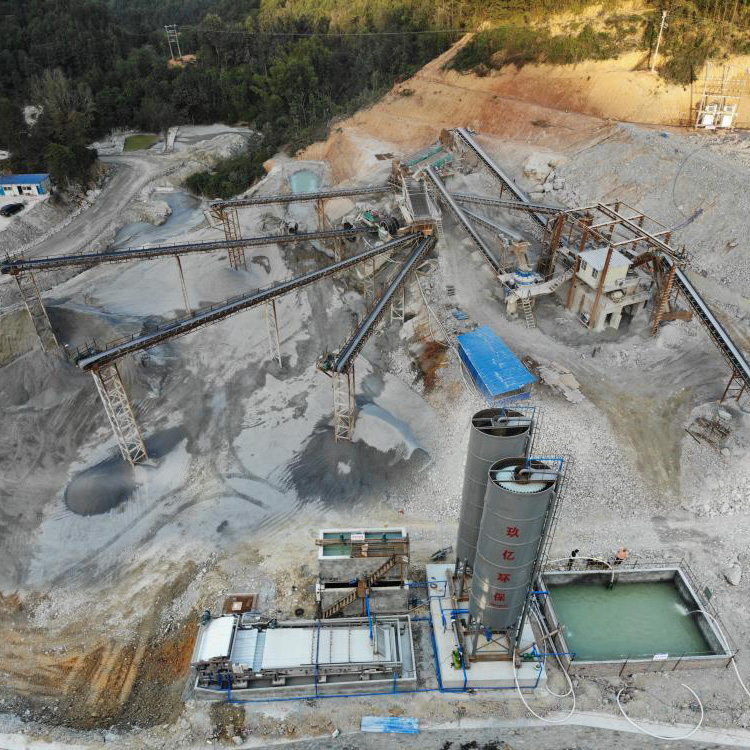

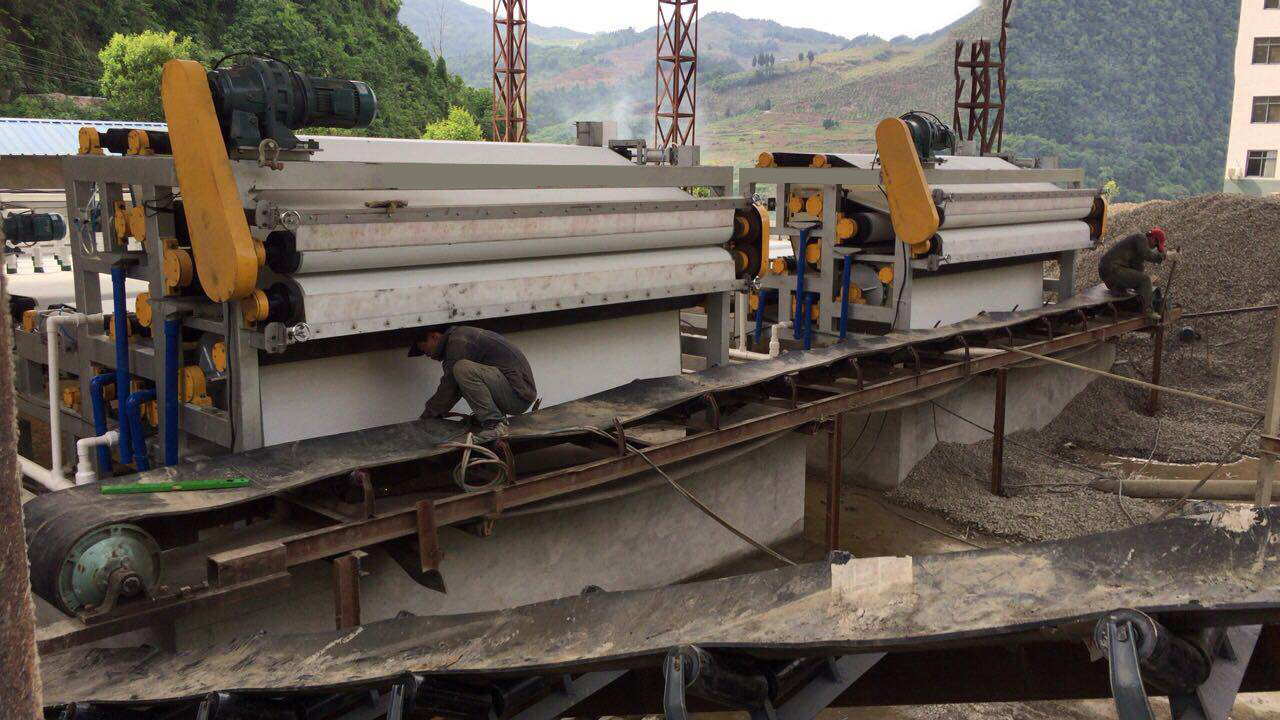

破碎制砂案例

使用地點：四川重慶巫山（1）處理物料：洗鵝暖石污泥（2）設備機型：1臺分體式JY3500FT（網帶寬3.5米）（3）生產能力：60-80立方米/每小時（4）規格：12.5米×4.4米×3.65米（可按客戶實際需求訂做）（5）含水率：30-40（打包、運輸、干堆不滴水）（6）全自動化,不用人工操作

重型分體式濃縮帶式壓濾機優點：1、設計說明：采用國際最新壓濾工藝設計，集濃縮壓濾和對輥壓榨于一體的脫水結構，重點在濃縮工藝和壓濾工藝有很大的技術提升，配備了獨立的濃縮機、增加了一條網帶、投產運行效果良好，深受用戶好評。2、功能特點：處理量比普通機大1.5左右，濾餅含水率比普通機型小10%以上。使用范圍廣，主要適用于大型礦山尾泥、I大型洗砂場，石場制砂泥漿脫水、陶瓷原料泥漿、洗山砂、土包沙泥漿脫水、河道清淤等工業污泥深度脫水處理和大型污水廠的使用。

重型分體式濃縮帶式壓濾機工作原理：污泥經輸送泵進入動（靜）態混合器，與同時加入的濃度為0.05~0.1%陰(陽)離 子絮凝劑溶液相混合并充分反應后，渣（泥）漿中的微小固體顆粒（或懸浮物）聚凝成體積較大的絮狀團塊，物料間的結合水及表面水被分離成自由水，當物料被輸 送鋪展到加長的重力預脫水區的濾網上，在重力的作用下自由水透過濾網背面而滲出分離，形成不流動狀態的污泥，達到壓榨脫水區實施最大壓 力條件，然后隨著網帶的移動而夾持在上下兩條網帶之間，經過具有可調張緊力的過濾帶及直徑逐漸遞減的轉輥和對壓輥，實施連續增加的緩慢的對輥擠壓力、剪切 力作用，通過楔形區、低壓區、中壓區、高壓區和強力對輥擠夾區將渣（泥）漿中的水份經過逐級增壓的方式不斷擠壓出來，最后形成含水率較低的濾餅排出，通過 刮料板刮離，上下濾帶分開，經過高壓沖洗水及滾刷清除濾網表面孔隙中的微量顆粒，繼續進入下一步脫水循環。

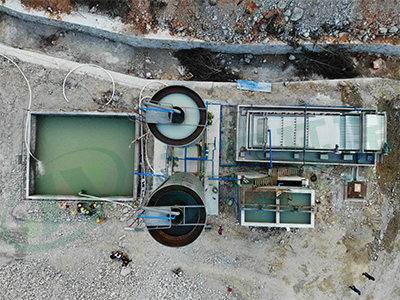

洗砂污泥脫水系統布局圖

全套設備采用自動化去水、脫水的原理，能將抽到設備的泥漿快速擠份成干泥，壓出來水也是清水，可循環使用零排放，24小時自動化處理，操作簡單，無需人工看守，解決石場、洗砂廠老板泥漿處理難題和環保難題，為洗砂廠、石場老板安穩生產保駕護航。
