隨著包括建筑用砂在內的原材料問題影響不斷深入，目前我國已有多個省份開始強調支持機制砂發展與推廣，曾經只有寥寥幾個地區倡導發展的機制砂似乎迎來了春天。今天小編總結了25個關于機制砂的問題，希望對于想要了解和使用機制砂的您有所幫助。

調研省份

廣東省

2018年10月，廣州市住建委一行陸續調研了云浮、清遠等廣東省以及浙江省砂石企業，開展機制砂調研，以有效應對天然砂資源減少和生態禁采等不利因素，積極推廣應用機制砂，解決廣州市重點工程建設用砂問題供應。

海南省

2018年8月25日，海南省省長沈曉明率隊巡查南渡江澄邁至海口段，調研非法采砂專項整治工作情況。他強調要拓寬砂源供給渠道。要科學布局河砂源點，探索機制砂和海砂淡化，研究從境外引進的可行性，增加建筑用砂有效供給。

江西省

2018年11月19日，江西省召開全省河湖清四亂暨嚴厲打擊非法采砂專項行動電視電話會議。江西省政府副省長、省河長辦主任胡強出席會議并講話，江西省水利廳廳長、省河長辦常務副主任羅小云強調，要疏堵結合，出臺相關支持政策，推廣機制砂的生產和使用，鼓勵和支持采礦廢石尾砂綜合利用，保障工程建設順利進行。

江蘇省

日前，江蘇省住房城鄉建設廳等印發《關于建立治理違規海砂聯動工作機制的實施意見》，在嚴控海砂的背景下，大力推廣機制砂，貫徹落實全省建材行業發展規劃和機制砂產業扶持政策，推廣應用機制砂。加強礦產資源總體規劃的實施管理，合理設置建筑用砂規劃開采區塊，加快建筑用砂資源供給。

福建省

2018年10月，福建省國土資源廳、省住房和城鄉建設廳聯合下發通知，要求各級國土資源部門和住建部門加快推進擬設置機制砂項目配套礦山采礦權出讓工作，以有效解決福建省建設工程用砂供需矛盾。全省要在2020年底前達到年產5000萬立方米機制砂的生產能力才能滿足建設工程用砂需求。

25個關于機制砂的問題

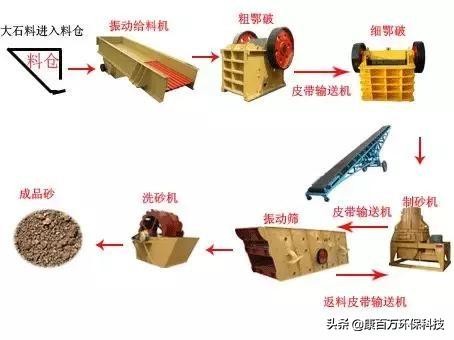

1、干法生產工藝的主要優勢是什么？

答：干法生產工藝的主要優點是：1）生產出來的機制砂水分含量低，一般低于2%，商混和干混砂漿可以直接使用；2）成品砂中石粉含量可調可控，集中回收能夠綜合利用，減少粉塵排放；3）生產過程中極少或不用水，節約水資源，保護環境；4）易于集中操作控制，實現自動化管理。5）不受干旱、寒冷季節的影響，能夠全年連續生產。

2、為什么濕法生產工藝越來越少使用？

答：主要原因是：1）消耗大量水，1t砂石料需耗水2~3.5m3；2）產品砂水含量高，須脫水，干混用須重新烘干；3）產品砂細度模數偏粗，砂子產量低；4）產生大量的泥粉污水，污染環境，且石粉不易回收；5）基建投資及設備種類多，機制砂生產成本高；6）在干旱少雨地區或結冰季節不能正常生產。

3、半干法制砂工藝有何特點？

答：半干法生產工藝相對濕法生產工藝，最大特點就是用水沖洗掉制砂原料表面的泥和石粉，成品砂部分或全部不再進行水洗，因此用水量相對少多了，成品砂中石粉流失量少了，水份含量較低。但這種砂石生產工藝還需較多的水資源，污水處理裝置仍須配備，只不過規格小了許多。其投資費用比濕法少，比干法多，成品砂石粉含量介于二者之間，運行成本也在二者之間。

4、什么是機制砂亞甲藍（MB）值？

答：用于判定機制砂中粒徑小于0.075mm顆粒含量主要是泥土，還是與被加工母巖化學成分相同的石粉的指標。機制砂亞甲藍值要求MB≤1.4，宜控制在1.0以下為好。

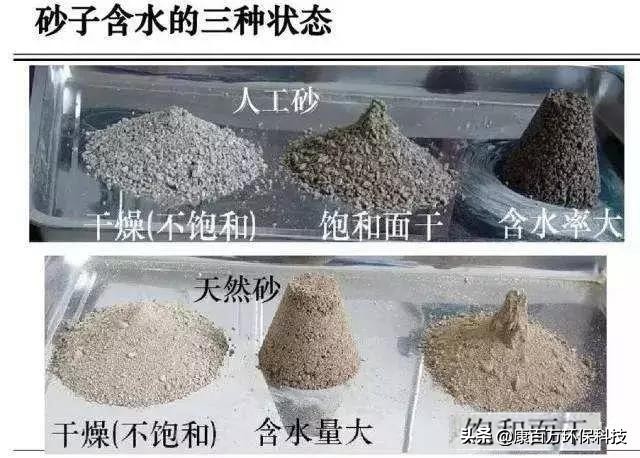

5、為什么要對成品砂進行加濕拌合處理？

答：在機制砂干法生產工藝中，對成品機制砂加濕拌合處理，能夠使機制砂石含水率達到飽和面干狀態，有利于后續混凝土拌合用水量的控制，同時能夠減少運輸過程中離析和揚塵。

6、為什么機制砂的細度模數不穩定？

答：在生產過程中入料巖性、含水率和級配容易變化，篩分過程也會出現堵孔、破損等問題，破碎、除塵設備效率、參數也不穩定，容易導致機制砂細度模數不穩定。

7、生產機制砂能否用廢混凝土、磚石？

答：廢混凝土、磚石及工業廢渣經過專門設備經過分揀、清洗、破碎、篩分等工藝過程，生產出機制砂。但當前行業內主要還是用于生產再生粗骨料。

（河砂禁采，砂石短缺，建筑垃圾等固體廢棄物資源化利用成為新出路！）

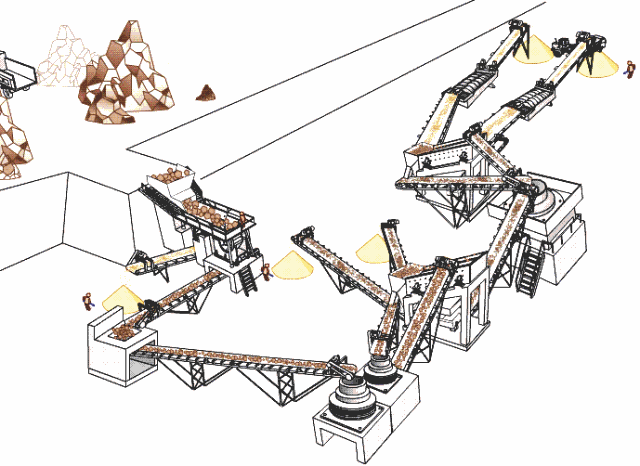

8、人工砂石生產工藝的依據是什么？

答：選用干法、濕法、半干法人工砂石生產工藝的依據：1）首先決定于機制砂石系統所處的地區和水資源情況、原料潔凈程度，以及對骨料、機制砂石粉含量、細度模數的具體要求。如果原始條件允許，優先選用干法生產工藝，次之采用半干法生產工藝，最后采用濕法生產工藝。2）從設備投入、占地面積大小、生產管理難易程度、機制砂石料加工成本考慮，也是優先考慮干法，次之半干法，最后是濕法。

（河道采砂遭禁止，機制砂迎來新機遇。干法制砂VS濕法制砂，誰優誰劣？如何選擇？）

9、機制砂石粉含量主要的檢測方法有？

答：機制石粉含量一般有水洗法和干篩法兩種試驗方法，代表性的是美國ASTMC136或AASHTOT27，適用于干篩，ASTMC117或AASHTOT11，適用于水篩。然而我國一直是在水泥混凝土集料或瀝青路面集料，都直接采用干篩方法，0.075mm篩通過量不經水洗確定，所以準確性較差。干篩法主要適用于水泥混凝土用集料，并且還要結合亞甲藍值的檢測結果綜合評價。

10、石粉分離的主要工藝方法有？

答：從行業工藝設備發展來說：目前剔除原狀砂中多余石粉的方法主要有水洗水力分級法、高頻篩機械篩分法和選粉除塵風力分級法。

11、機制砂顆粒級配指標如何調整級配？

答：機制砂顆粒級配可以通過調整進料級配、進料量、破碎機轉速、篩網尺寸等方面來實現。

12、哪些因素影響機制砂粒形？

答：影響機制砂粒形的因素有：1）料源巖石巖性，如發育節理等不利于獲得較好粒形；2）破碎設備類型，沖擊式破碎機成形效果較好；3）篩網類型，比如方孔對粒形控制較好。

13、為什么要以破代磨，多破少磨？

答：因為破碎的能源利用率要比粉磨的高，多破少磨有利于節約能源，但也不能完全以破代磨，因為兩者的能源利用隨著物料粒度變小成反向變化。

14、沖擊破石打石和石打鐵有何特點？

答：石打石適用于中硬以上磨蝕性大的物料，如玄武巖等。石打石工作情況下成品粒型較好，含粉量稍多。石打鐵適用于中硬以下磨蝕性小的物料，如石灰石等。石打鐵工作情況下，破碎效率高，周護板磨損費用較高，成品粒型稍差。石打鐵磨損最嚴重的應該是鐵砧，故其結構設計和鑄造工藝也是影響制砂機效率的重要因素。另外，石打石適用于整形，石打鐵適用于制砂。

（制砂機石打石和石打鐵還分不清？選不對破碎方式，直接影響生產！）

15、沖擊破（制砂機）為何采用雙電機？

答：采用雙電機主要有2個作用：1）雙電機保證了主軸的均衡受力。2）保證轉速，能量在傳送過程中會有流失，雙電機保證了大功率，確保轉速。

16、影響沖擊式制砂機效率的因素？

答：1）原材料的特性。物料硬度、強度低，破碎性好，制砂效率較高；2）破碎物料含水量的影響。含水量較高時會降低產砂量。3）給料量的大小。一般來說給料量越大破碎效果越好，但有極值點；4）葉輪的轉速。一般轉速越高破碎效率較好。

17、為何沖擊式制砂機開始運行時振動較大？

答：因為開始運轉時，轉子內未形成均勻料襯而不平衡所致，所以一般剛開始時須進幾方細料，如果開始就進粗大料將會持續振動幾個小時，直至轉子內形成均勻料襯。

18、目前振動篩用于機制砂石篩分的類型？

答：主要用于砂石生產的篩分設備是：棒條篩、圓筒篩、圓振動篩、直線振動篩、高頻篩以及概率篩六個類型，其中棒條篩主要用于除土工序，以圓振動篩、直線振動篩較為常見。

19、哪些因素會造成篩網堵孔？

答：1）砂石料中含有大量臨界分離點的砂石料顆粒；2）砂石料中含有片狀物料較多；由于巖石破碎或砂石料本身的原因，砂石料中片狀料較多，篩分中片狀物料自身無法順利過篩；3）砂石料中含泥量較多；4）砂石料中含水量較高。

（篩孔堵塞、篩網生銹、噪音困擾、篩面固定不牢？解決辦法都已準備好，遇到再也不怕了）

20、篩網容易破損的主要原因是什么？

答：篩網容易破損的主要原因是：1）篩網質量或材質不合格；2）篩網張緊力度不夠，以致引起篩網顫動，通常沿篩網邊緣或包邊壓條處斷裂或損壞；3）篩子振動幅度過小，導致砂石顆粒在篩網上堆積而快速損壞篩網。

21、細度模數與篩網尺寸存在怎樣的關系？

答：目前機制砂細度模數的普遍要求是2.6-3.0，一般推薦使用篩網尺寸為3.0mm或者3.5mm。如果石粉含量較多，可以考慮使用2.8mm的篩網；如到達2.3左右，可以考慮長條形篩網，如1.7X5或者1.9X5這種篩網尺寸。篩網類型一般盡量選用方孔篩網，這樣對粒形控制十分有利；圓孔網或長條篩網盡量少用；也要時常監控篩網是否破損而影響細度模數。

22、沖擊式制砂機的易損件有哪些？

答：標準易損件有：圓柱滾子軸承、深溝球軸承、推力球軸承、脹緊套、傳送帶、油封、O型密封圈。非標準易損件有：上軸套、下軸套（進料斗提升部位），減震橡膠、甩輪護口圈、上∕下流道板、沖擊塊、分料錐、耐磨板、拋料頭、下料襯環、進料管、上∕下擊打護板、料斗襯環、分料盤、散料盤（散料錐）、周護板。

23、為何濕法生產中一般選用輪式洗砂機？

答：輪式洗砂機結構簡單，故障率遠低于螺旋洗砂機，并且在洗選過程中，細顆粒砂與石粉流失較少，產出的機制砂級配較好，細度模數容易控制，質量較為穩定。

24、機制砂表觀密度松散堆積密度等要求？

答：機制砂表觀密度不小于2500kg/m3；松散堆積密度不小于1400kg/m3；空隙率不大于44%。

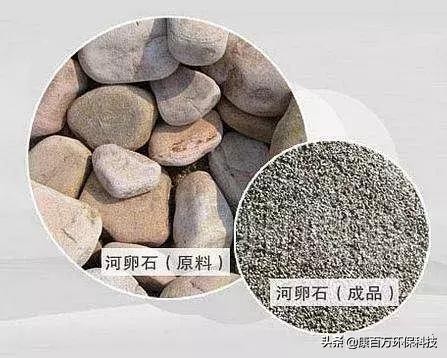

25、哪些巖石可以用于機制砂石生產？

答：機制砂石（碎石）的制砂原料通常用花崗巖、玄武巖、河卵石、鵝卵石、安山巖、流紋巖、輝綠巖、閃長巖、砂巖、石灰巖等品種。其制成的機制砂按巖石種類區分，也存在有強度和用途的差異。
