河卵石制砂（沙）機結構特點以及工作原理

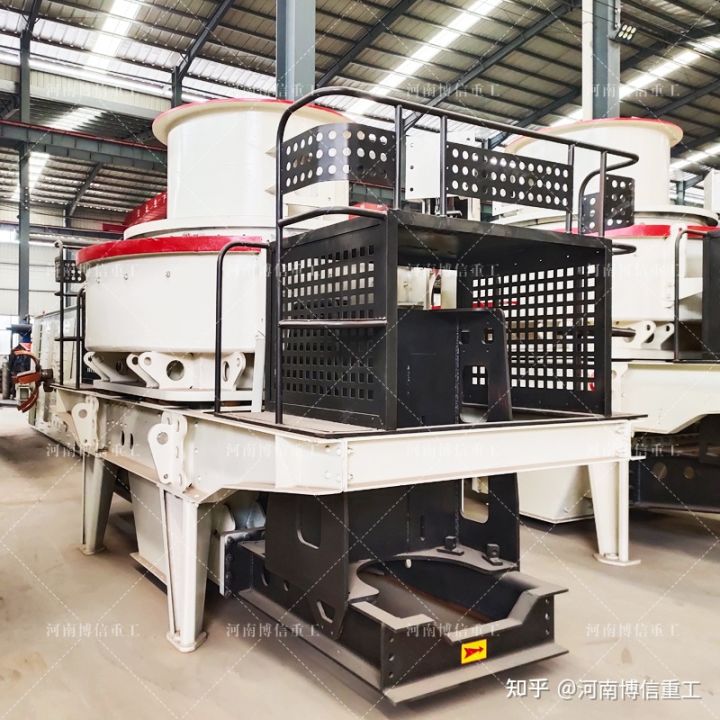

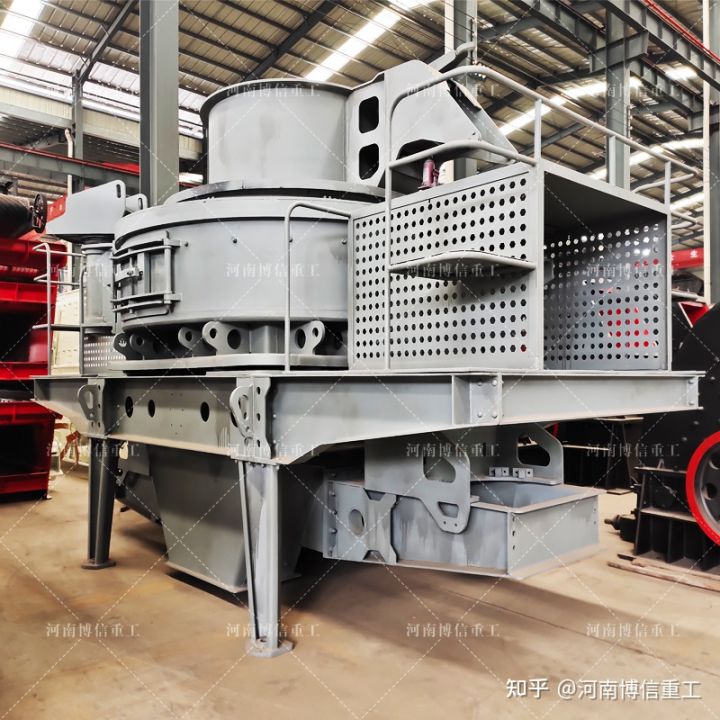

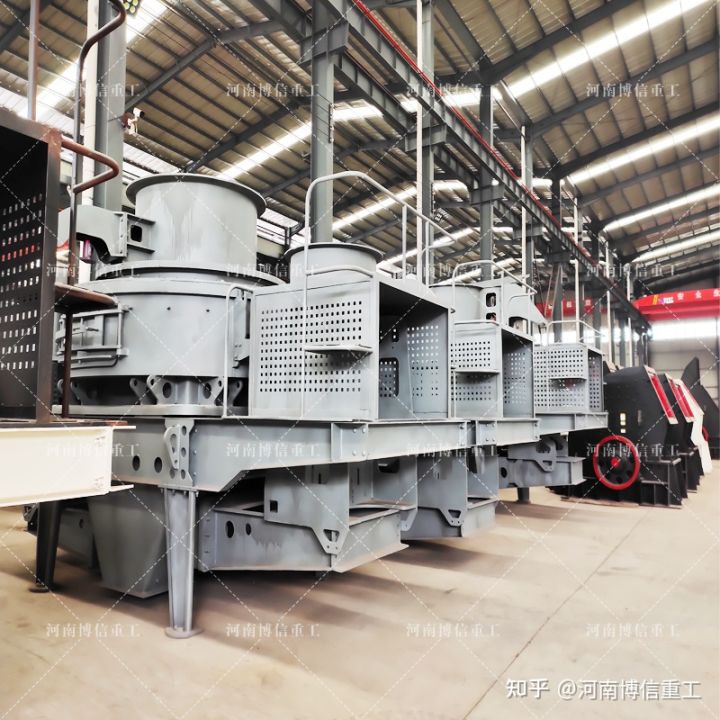

河卵石制砂機產品介紹：

河卵石制砂機是綜合國內外同類產品技術進行優化設計而成的新型細碎、粗磨產品，可廣泛用于鐵礦石、河卵石、砂石、高爐渣、煤矸石等其他中硬礦石的破碎。特別適合中等硬度以上物料的細碎作業。 河卵石制砂機外形結構與復合式破碎機外型幾乎相同，但是內部結構與它有完全不同的差別，河卵石制砂機內部采用錐形轉子盤，錘頭采用的是固定板錘，讓制砂機更耐用。

本系列產品具有破碎能力強，破碎比大，能耗低、工作運轉穩定、操作維修方便等特點。該產品特殊優點是出料粒度呈圓形多面體顆粒。該制砂機較大的優點也是做到了傳統制砂機無法做到的一點就是較小進料2公分粉碎成5mm的砂子，其它制砂機是無法完成這樣的一個作業。

河卵石制砂（沙）機結構：

1、進料斗：河卵石制砂（沙）機進料斗的結構為一倒立的棱臺體（或圓筒體），進料口設置耐磨環，從給料設備的來料經給料斗進入破碎機。

2、吊架：吊架安裝在渦流破碎腔的中間葉輪的上部，物料經中心入料管進入葉輪，被加速到較高速度拋射出去，不增加功率消耗，增加生產能力，提高破碎效率，同時對葉輪上端面也起到保護作用。

3、渦流破碎腔：渦流破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦流破碎腔內高速旋轉，渦流破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦流破碎腔內，由物料襯層將破碎作用與渦流破碎腔壁隔開，保護易損件。

4、葉輪：河卵石制砂（沙）機葉輪是由特殊材料制作的空心圓柱體，安裝在主軸總成上端，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是沖擊破碎機的關鍵元件。

5、主軸總成：主軸總成屬于河卵石制砂機的一個重大部件，其主軸總成安裝在底座上。主軸總成由軸承座、主軸、軸承等組成。

河卵石制砂機工作原理：

河卵石制砂機物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，河卵石制砂機速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣物料在渦動破碎腔內受到兩次或多次機率撞擊、磨擦和研磨破碎作用，被破碎的物料由下部排料口排出。在整個破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，這就減少了污染，延長機械的使用壽命；渦動腔內部巧妙的氣流自循環，消除了粉塵污染。
