洗滌池的碳鋼襯板為什么要用’聚乙烯板‘襯板？

山東豪沃橡塑有限公司1五九五三7八八八7一

1.一種用于洗滌池的碳鋼襯聚乙烯板,其特征在于,所述碳鋼襯聚乙烯板包括碳鋼基體和設置在所述碳鋼基體上的線性低密度聚乙烯層,其中,鋼絲網(wǎng)通過焊接在所述碳鋼基體上而設置在所述碳鋼基體和所述線性低密度聚乙烯層之間。

2.根據(jù)權(quán)利要求1所述的用于洗滌池的碳鋼襯聚乙烯板,其特征在于,所述線性低密度聚乙烯層的厚度為15mm 至25mm。

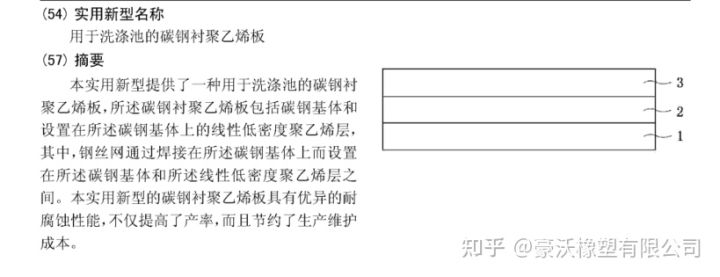

用于洗滌池的碳鋼襯聚乙烯板

技術(shù)領(lǐng)域：本實用新型涉及具有改善的耐腐蝕性和耐用性的用于洗滌池的碳鋼襯聚乙烯板。

背景技術(shù)：在硫酸法生產(chǎn)鈦白粉的過程中,洗滌池(包括一洗和二洗)通常采用碳鋼襯玻璃鋼或襯膠。內(nèi)襯玻璃鋼受施工工藝的限制，玻璃鋼非常易于脫層、鼓包。內(nèi)襯玻璃鋼一般在使用3個月之后便發(fā)生脫落和泄漏，這不僅影響生產(chǎn),而且維修費用比較高。特別是,在發(fā)生腐蝕脫落進行修補后,至少需要保養(yǎng)24小時,這對生產(chǎn)造成極大的影響。而采用襯膠工藝,由于需要定期清理池內(nèi)的偏鈦酸,膠層極易被破壞。

因此,在本領(lǐng)域中,需要一種具有改善的耐腐蝕性和耐用性的碳鋼基板。

實用新型內(nèi)容：本實用新型的目的在于提供一種有改善的耐腐蝕性和耐用性的用于洗滌池的碳鋼襯聚乙烯板，所述碳鋼襯聚乙烯板包括碳鋼基體和設置在所述碳鋼基體上的線性低密度聚乙烯層,其中，鋼絲網(wǎng)通過焊接在所述碳鋼基體.上而設置在所述碳鋼基體和所述線性低密度聚乙烯層之間。

所述線性低 密度聚乙烯層的厚度可以為15mm至25mm。

說明書：乙烯是乙烯與少量a-烯烴(例如,1-丁烯等)在催化劑作用下經(jīng)過高壓或低壓聚合而成的一種共聚物,密度大約為0. 93g/cm,具有強度高、韌性好、剛性強、耐熱、耐寒等優(yōu)點,還具有良好的耐環(huán)境應力、耐撕裂強度等性能,另外還可耐酸、耐堿、耐有機溶劑等性能。在碳鋼基體1.上施加線性低密度聚乙烯之前，首先將碳鋼基體1進行拋光除銹處理,然后在碳鋼基體1.上焊接鋼絲網(wǎng)2,再將粉狀的線性低密度聚乙烯泵送到焊接有鋼絲網(wǎng)2的碳鋼基體1.上,并使粉狀的線性低密度聚乙烯熔化,隨后進行冷卻,從而可以在碳鋼基體1上得到期望厚度的線性低密度聚乙烯層3。在碳鋼基體1. 上焊接鋼絲網(wǎng)2的目的是為了增加與碳鋼基體的附著力,保證其使用壽命。

一個示例中,可以在碳鋼基體1.上形成厚度為大約15mm的線性低密度聚乙烯層3。在另一個示例中,可以在碳鋼基體1上形成厚度為大約20mm的線性低密度聚乙烯層3。在又一個示例中,可以在碳鋼基體1.上形成厚度為大約25mm的線性低密度聚乙烯層3。可以根據(jù)需要,在碳鋼基體1.上形成具有期望厚度的線性低密度聚乙烯層3。

]在形成線性低密度聚乙烯層3的過程中,優(yōu)選地確保所形成的表面光滑、無掛料和未分散原料、無裂紋、無氣泡且基本平整,從而使得到的碳鋼襯聚乙烯板的性能最佳化。

通過工業(yè)生產(chǎn)證實，采用根據(jù)本實用新型的碳鋼襯聚乙烯板的洗滌池在使用--年半后，未發(fā)生腐蝕泄漏，確保了生產(chǎn)的連續(xù)進行，提高了產(chǎn)能和收率，消除了生產(chǎn)現(xiàn)場物料發(fā)生跑、冒、滴、滴等現(xiàn)象,同時大大降低了維護費用。

山東豪沃橡塑有限公司1五九5三七八八八7一 注明：本文章來源于互聯(lián)網(wǎng)，如侵權(quán)請聯(lián)系客服刪除！
