直觀動圖帶你了解離心機、壓濾機、脫水篩等11種礦物加工脫水設備

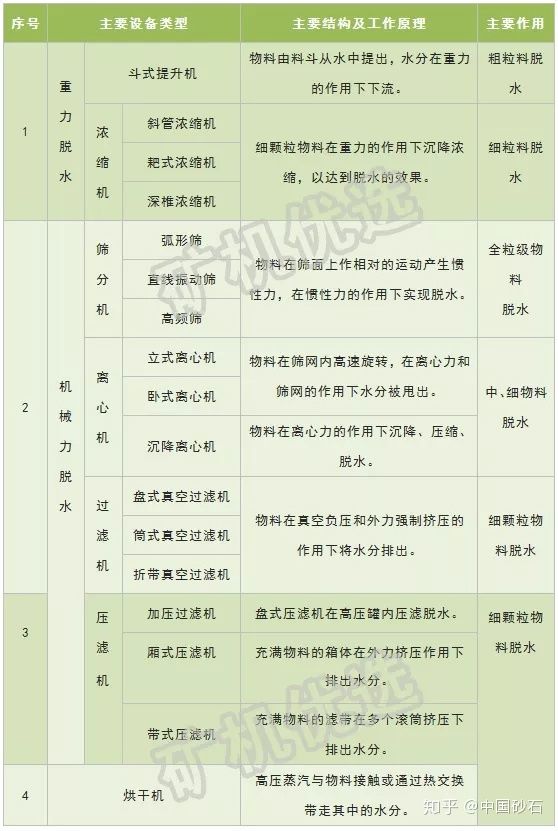

在礦物加工后續階段，為了降低產品的水分，充分利用水資源，減少?gòu)U水的外排，產品進行脫水非常重要。根據不同的脫水方法可將脫水設備分為以下幾類：
每種脫水設備都有各自的結構和工作原理，適用于不同粒度物料的脫水。本文通過動態圖的形式向大家直觀地展示常用脫水設備的原理，以供參考。

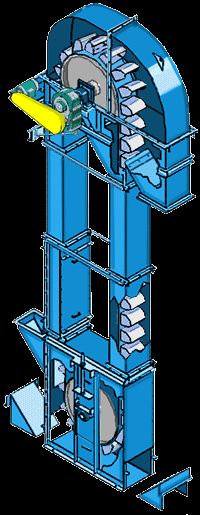

1、斗式提升機
斗式提升機是利用均勻固接于無端牽引構件上的一系列料斗，豎向提升物料的連續輸送機械，分為環鏈、板鏈和皮帶三種。常見其用于生產線的前端，輸送物料，其實，斗式提升機還可用于粗顆粒的脫水，水分隨物料的上升在重力作用下流出。

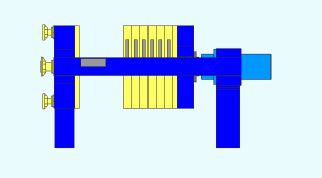

2、板框壓濾機
板框式壓濾機有平板板框壓濾機和凹板板框壓濾機之分，兩者之間的主要差別是濾室的結構不同。我國目前應用的多為凹板板框式壓濾機。

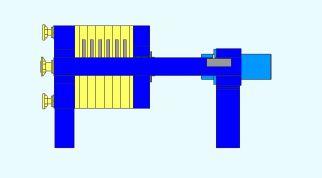

▲板框壓濾機上料、壓濾、卸料

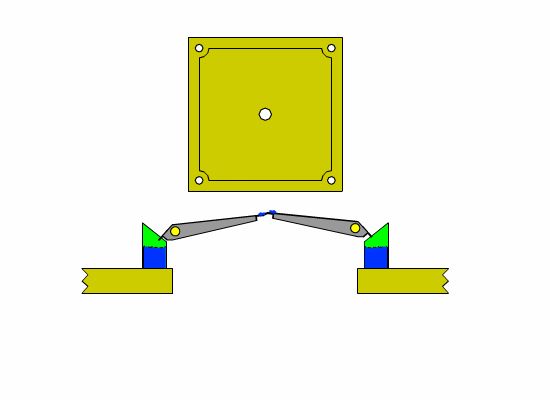

▲板框壓濾機濾液收集、濾餅卸料

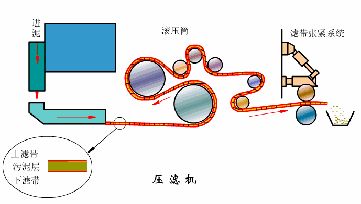

3、帶式壓濾機
帶式壓濾機是由上下兩條張緊的濾帶夾帶著污泥層，從一連串有規律排列的輥壓筒中呈S形經過，依靠濾帶本身的張力形成對污泥層的壓榨和剪切力，把污泥層中的毛細水?dāng)D壓出來，獲得含固量較高的泥餅，從而實現污泥脫水。
4、隔膜式快速壓濾機
該壓濾機是在傳統廂式壓濾機的結構基礎上改進而成，增加了脫水功能，即在壓濾機上能同時實現高壓流體進料初次過濾脫水、濾餅二次擠壓壓榨脫水與壓縮空氣強氣流風吹濾餅三次脫水，其主要特點是在普通壓濾板的兩側增加雙面橡膠隔膜，同時增加壓榨風進風雙通道。

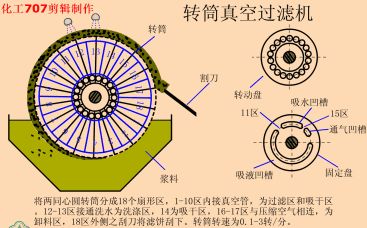

5、轉筒真空過濾機
轉筒真空過濾機是一種連續操作的過濾設備，設備的主體是一個能轉動的水平圓筒，圓筒表面為打孔的金屬板或金屬絲網，網上再覆蓋濾布，懸浮液在圓筒的下部與圓筒接觸。

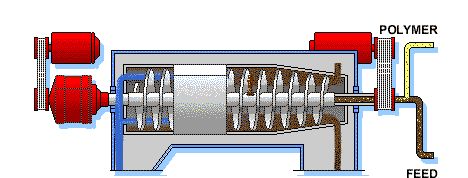

6、離心機（臥螺離心機）
離心機是利用離心力進行液相非均一體系混合物分離的設備，主要用于脫水、濃縮、分離、澄清、凈化及固體顆粒的分級等工藝過程。
臥螺離心機是一種利用離心沉降原理進行不同比重間物料分離的設備，可連續進料、分離、洗滌和卸料，是一種連續式脫水設備。
7、陶瓷真空過濾機
陶瓷真空過濾機集機電、微孔陶瓷、超聲技術為一體，依靠真空吸力和毛細作用實現脫水的新型高效、節能過濾設備。

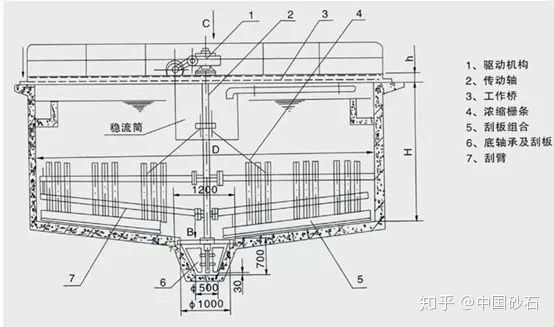

8、濃縮機
濃縮機是一種連續工作的濃縮和澄清設備，適用于選礦廠的精礦和尾礦脫水處理，廣泛用于冶金、化工、煤炭、非金屬選礦、環保等行業。

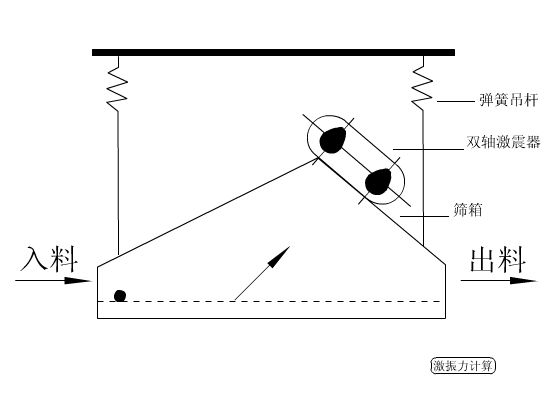

9、直線振動篩

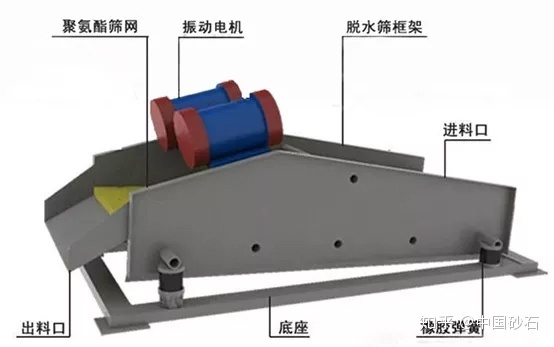

10、脫水篩
脫水篩主要作用是脫水、脫泥、脫介，可用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等。脫水篩設備低傾角大直線振動，結合電磁振網清理篩網上的尾礦，具有脫水的功能，尾礦從篩上排出，水從篩下排入尾礦泵槽。

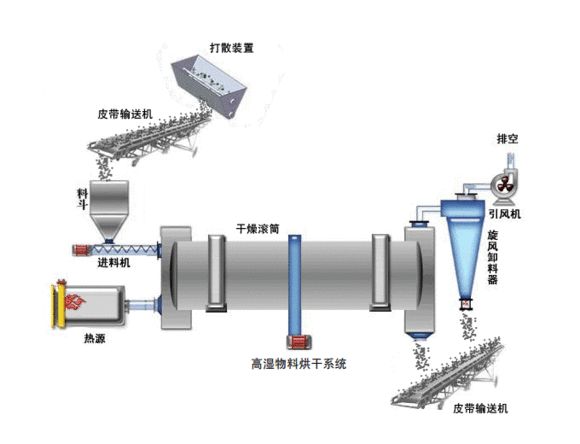

11、烘干機
