藏不住了！這個項目拿了個大獎，秘密武器是……
上周六（3月27日）
有一件事情不僅有儀式感
還充滿意義
那就是——
地球一小時
據統計
今年地球一小時期間
深圳全市用電量
比上一小時減少71.49萬度
相當于節約標煤233.77噸
減少二氧化碳排放量710.99噸
涓流可以匯成江海
每個人的一個小舉動
都可以改變我們的家園
本鵝覺得地球一小時目的
不僅僅是為了節省電
而是為了使公眾認識到
保護地球的重要性
提高大家的環保意識
我們在電影中經常看到
未來世界垃圾堆積成山
城市坍塌被掩埋
這并非天方夜譚
在中國
約2/3的城市處于垃圾包圍之中
1/4的城市已無填埋堆放場地
全國城市垃圾堆存累計侵占土地
超過5億平方米
其中，建筑垃圾更是占到
城市垃圾總量30%—40%
建筑垃圾的處理無疑是重中之重
大家都知道
建筑施工中土方工程會產生大量渣土
通常需要外運到指定地點進行集中處理
整個過程環保代價較高
有網友表示
要是這些棄土能回收利用就好了
當
然
可
以

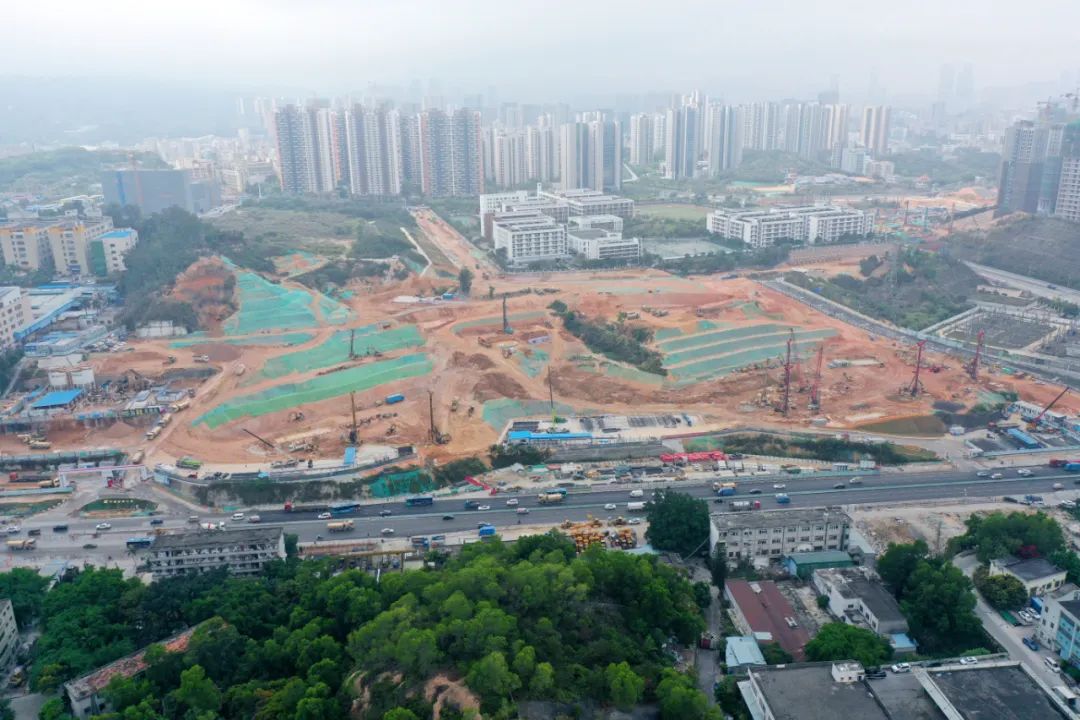

深圳市吉華醫院項目現狀
近日
深圳市建筑工務署的
泥砂分離試點項目榮獲
深圳市2020年度治污保潔工程優秀項目
泥砂分離設備已通過
國家知識產權局的
27項專利申請受理
那就趕緊跟工務鵝一起看看
這是個什么東東
位于龍崗區的深圳市吉華醫院（原市腫瘤醫院）項目正在開展土方外運、支護和樁基施工。場地原始地貌為低丘陵，地形起伏較大，屬于典型山體建筑，特點是土方外運量非常大，約120萬立方米。截至3月23日，土方累計開挖106.3萬立方米，占土方總量的90%。
這么龐大的土方量如果全部外運
不僅耗時耗財耗力
環保效益也不高
怎么破？？？
土質多為砂礫粘性土，且含砂率較高（30%－35%），地質勘察詳勘報告上這句話為我們提示了解決辦法——引入泥砂分離技術。將土方中的砂分離出來，用于生產混凝土供項目自用。
泥砂分離技術要求施工場地相對充足，需提供約8000平方米處置場地，便于就近設置泥砂分離處理生產線。經現場調研，設備安裝最優位置設在項目東側（紅門西側與吉華路南側）紅線內。
該設備于2020年11 月開始運行，計劃于2021年4月退場，運行時間為5個月。
設備已經引入
并且嚴格按照專業要求安裝完畢
那么它到底是怎樣實現泥砂分離的呢
泥砂分離，怎么分
關于泥砂分離
我們分別從砂和泥的處理來介紹

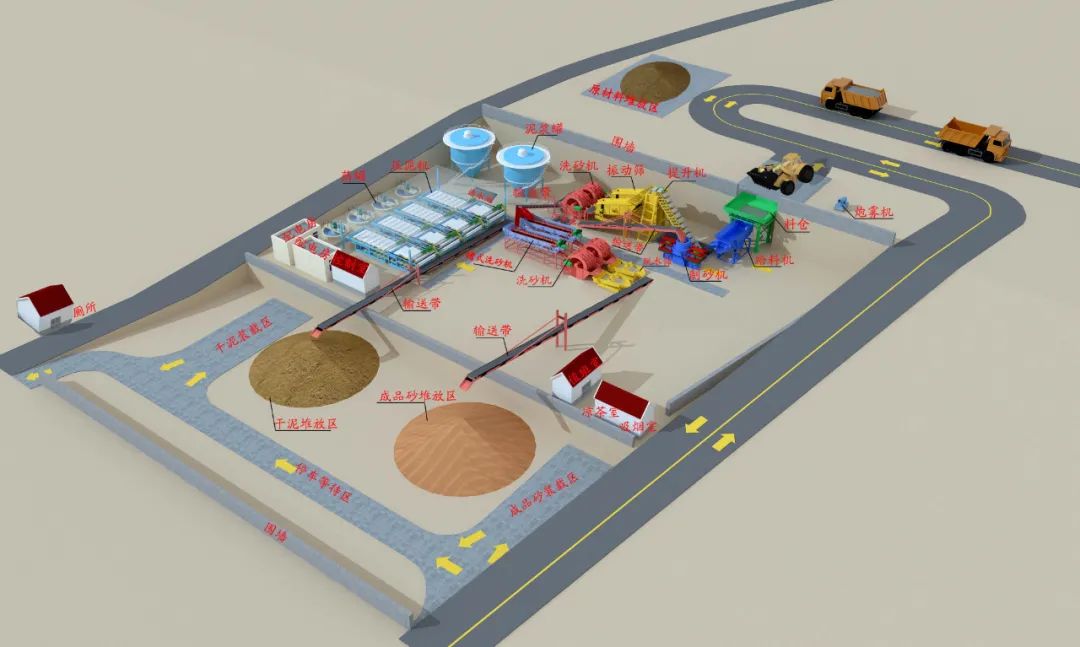

先看下面這張圖
對泥砂分離設備有個初步印象
然后我們再詳細說道說道
（點擊放大圖片，查看詳情）
首先是砂的處理
我們結合上面的圖
來感受下砂的坎坷之旅
砂的處理
1
進料
將含砂的泥土通過裝載機傾倒入進料口，再震動給料機，在高壓水配合下，將塊狀泥土震動分散，形成泥漿。泥和砂靠比重初步分離，分離出來的砂通過提升機，運送至振動篩。
2
二次清洗
5毫米以下的砂，通過篩網后掉落至輪式洗砂機，二次清洗；超過5毫米的砂，通過輸送帶運送至制砂機破碎，再通過提升機運送至振動篩，循環工作。
3
二次搓洗
輪式洗砂機通過轉動，將砂送至輸送帶，通過輸送帶送至槽式洗砂機，進行再次搓洗，砂子在旋轉葉片帶動下，進入前段的輪式洗砂機，再次搓洗，洗砂過程結束。
4
脫水
洗好的砂，通過輪式洗砂機的料斗，運送至前段的脫水篩，脫水后送至輸送帶并與回流器回收的細砂混合一起，組成級配良好的建筑用砂，經輸送帶一起送至堆場，洗砂工序完成。
是不是覺得也并沒有那么復雜呢
下面我們再看看
泥是怎么處理的
泥的處理和水的循環使用
1
集中排放
通過各級設備分離出來的泥水，集中排至泥水回收池。
2
沉淀回流
泥水中的細砂，在泥水池中沉淀，并由抽砂泵送至回流器處理。
3
脫水壓泥
泥漿水通過泥漿泵抽至泥漿罐，與從藥罐流出的藥水混合，在藥水的作用下，泥水分離；分離出的泥下沉至罐底，由管道通過重力流到壓泥機，進行脫水；經過脫水壓制的泥餅，經過輸送帶運送至堆土場，壓泥工序完成。
4
循環利用
清水溢出到罐頂的清水槽，通過管道流至罐下的清水池，再通過水泵送到各級設備中重復使用，達到環保要求，水處理工序完成。
沒有看懂的童鞋
戳下面的視頻
↓↓↓
刷新
有人問：花這么大力氣弄泥砂分離
有必要嗎
本鵝只能說：
請 往 下 看
↓↓↓
泥砂分離的意義
設備投入使用以來，平均每天處理土方量為3500～4000立方米，出砂率約為30%-35%，預計處理土石方約40萬立方米，經檢測分離砂性能符合建筑用砂規范要求。分離出的砂外運至混凝土廠，用于生產混凝土。
該再生砂的品質遠優于市場上常見的水洗海砂，有助于保證建筑工程質量，提升混凝土結構安全性。
項目以有限的資源投入生產出數量較大的建筑用砂，減少了外棄土方量約14萬立方米，節約了土方收納場地，實現了良好的綠色施工要求和水土保持效果，有利于節能減排。
如此優秀的做法
有條件的項目建議學習借鑒一下
共同為地球環保出份力！
此次開展泥砂分離試點項目的
深圳市吉華醫院
于2020年6月16日正式開工
預計今年6月完成主體施工圖設計
其它專項設計也在有序開展
左右滑動查看更多效果圖
深圳市吉華醫院是集醫療、科研、教學、保健康復、醫療救援功能為一體的三級甲等綜合性醫院。項目建設用地面積9.2萬平方米，總建筑面積58.74萬平方米，規劃床位約3000張。
按照工期計劃，2021年11月總承包單位進場施工，2022年1月完成土石方、基坑支護以及樁基工程全部施工，項目計劃于2025年6月全部竣工驗收。
接下來
我們會持續更新醫院最新進展
詳細解析設計理念、建造工藝
不見不散哦
