【技術解讀】環錠細紗機實現“三同心”方法的分析探討
摘要：為了減小張力、降低斷頭、減少毛羽，必須校正鋼領、錠子和導紗鉤的三同心。指出敲錠子是校正錠子與鋼領同心的方法，吊線錘是校正導紗鉤與錠子同心的方法，說明了各自的具體應用，同時分析了敲錠子上下兩點的基本原理，強調錠子水平后敲錠子上下兩點，雖需要反復檢查校正顯得麻煩，但能夠保證鋼領板升降全程中錠子與鋼領均處于較高精度的同心狀態。
關鍵詞：錠子；鋼領；導紗鉤；鉛垂線；同心；校正

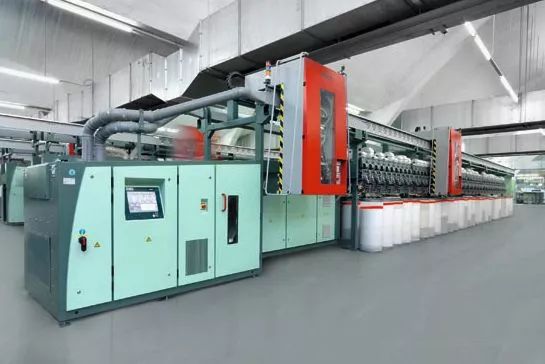

在棉紡環錠細紗機上，鋼領中心線、錠子中心線和導紗鉤小孔（一般直徑為1.8~3.5㎜）里側表面的鉛垂切線，這三條線重合成為同一條鉛垂線時，此位置狀態就稱為鋼領、錠子和導紗鉤是同心的，日常維修中俗稱為三同心。校正三同心，不但有利于減小張力、降低斷頭，而且還有利于減少比較棘手解決的毛羽；同時，校正三同心，也是細紗維修人員的基本技能，是保全保養的重點工作之一。
因此，有必要針對校正三同心的方法進行分析探討，以便于正確理解，加深認識，指導維修實踐。
敲錠子是校正錠子與鋼領同心的方法
校正錠子與鋼領同心的方法，廣泛使用的是敲錠子法。常把校正錠子與鋼領同心的工作俗稱為敲錠子。將鋼領板升降到一定位置固定不動，以鋼領中心為定位基準，開機后把鋼領錠子對中心規XG26專用工具套到錠桿上，讓工具隔距盤的頂面與鋼領頂面互相平齊，觀察回轉的隔距盤（一般直徑比鋼領內徑小0.8-1.0mm）與鋼領內徑表面的間隙，間隙小的部位就表明了錠子的歪斜方向。用專用工具XG33等敲錠座向間隙大的方向微移錠子，至鋼領內徑一周間隙均勻一致為止，此時錠子中心線就靠攏重合于鋼領中心線，實現了錠子與鋼領的同心。
將鋼領板升降到任一個高度位置（以下簡稱點）時，通過敲錠子可以保證這一特定點錠子與鋼領同心，但還難保證其它點錠子與鋼領也同時同心，而只有在鋼領板升降全程（從始紡位置到滿紗位置）中任何點都能夠同時保證錠子與鋼領同心才有實際意義。那么，怎樣才能達到這種目的呢？在鋼領板是靈活垂直升降的前提下，其上固裝的鋼領中心線（嚴格地講是鋼領中心點的升降軌跡）可以認為是一條固定不動的垂直線，錠子中心線直線差異度小于0.02㎜，也可以認為是一條直線。因此，只要把錠子中心線校成鉛垂線，鋼領中心線和錠子中心線這兩條鉛垂線間，任一點的水平間距達到某一特定值時，則其它點的水平間距都能達到這一特定值。
1.1 校好錠子水平
使錠子中心線成為鉛垂線后，敲正任一點（大多是上點）似乎就能保證鋼領板升降全程中錠子與鋼領都同心，這是理論上不夠嚴謹的愿望。實際中由于錠子水平儀及對其操作等方面總是存在不足，確實不能將錠子中心線校正成為鉛垂線，僅是接近鉛垂線。這樣遠離敲正點的另一點（多是下點），錠子與鋼領的同心度往往會略差，只能以對中心規隔距盤不觸及鋼領為良。當紡紗質量要求較低時，是一種簡便易操作的方法，實際上目前不少企業都是采用這種做錠子水平后敲正上點的方法。
1.2 敲錠子上下兩點
當紡紗質量要求較高時，如紡細支紗、光潔紗等，欲精確地保證在鋼領板升降全程中錠子與鋼領都同心，就必須在做錠子水平后敲錠子上下兩點，依靠同時校正上下兩點來保證錠子與鋼領的全程同心。上面已講過，通過敲上點可以保證該點錠子與鋼領同心，但此時下點錠子與鋼領可能會不同心，甚至歪斜較大。此時怎么辦？如果是接著敲正下點，那上點肯定錠子又歪斜了，如果上下兩點相互兼顧一下都稍微地歪斜，雖然可能實現，但那又難以滿足紡紗要求，似乎錠子上下兩點不能同時與鋼領同心。仔細分析不難發現，問題的關鍵還是錠子的中心線不是與鋼領中心線平行的鉛垂線，必須使這兩條中心線相互平行并趨于重合，才能實現上下兩點同時同心。當上點同心下點不同心而歪斜一點時，在錠子與龍筋間墊紙要打破傳統思維模式，不是去校正同心，而是去繼續加大下點的不同心，則下點較小偏移量的同時上點就向同方向有較大偏移量。顯然，只要墊紙厚度恰當，相對鋼領中心線，就能恰好使錠子上下兩點向同一方向歪斜相同的距離。至此，再反方向移動錠子校正上下任一點，就能很好地保證鋼領板升降全程中錠子與鋼領同心。應該特別需要指出的是：
（1）在掌握到了敲上下兩點的方法后，必須反復檢查敲正，才可能高精度地校正錠子與鋼領的全程同心。
（2）做錠子水平是基礎，不能輕視而不去做，只有嚴格要求做好錠子水平，才能再少量墊紙達到上下兩點同時同心的目的。
1.3 校正錠子與鋼領的同心
利用敲錠子校正錠子與鋼領的同心時，必須正確地認識到以下幾點：
（1）錠子與鋼領的同心，不是指某一特定點，而是鋼領板升降全程，校正上下兩點都要同心，目地就在于此。
（2）敲錠子之前一定要剔出搖頭錠子，因錠子搖頭易使隔距盤邊緣輪廓模糊，影響判斷歪斜方向。
（3）錠子水平是停機時做，也只能停機時做。但敲錠子必須開機錠子高速回轉時做，即敲活錠子。
（4）做錠子水平是為了使錠子盡可能是呈鉛垂狀態，只有錠子中心線呈鉛垂狀態，才有利于校正兩者全程同心。
（5）鋼領錠子對中心規的隔距盤外徑比鋼領內徑小0.8㎜時，只要它不觸及鋼領就表明兩者同心度小于0.4㎜。
（6）鋼領錠子對中心規的中心管長度，應能使所敲的上下兩點間距大，同時下點位置盡可能低一些。
（7）敲錠子時操作者的站位，必須是目光正對著錠子中心線，同時俯視直對錠子中心。否則，直接影響對同心度的判斷和校正精度。
（8）錠座和龍筋之間的墊紙，應遠離錠子中心線，這樣墊紙單位厚度的變化會使錠子上端產生較小的歪斜。
（9）敲錠子過程中不能擰緊錠腳螺母，只可擰到80-90%程度，但敲正錠子后，一定要擰緊錠腳螺母以免走動。緊錠腳螺母用XG32（適用于D1202、1203B、1206）或TXG7（適用于D3203）專用工具。
吊線錘是校正導紗鉤和錠子同心的方法
吊線錘是校正導紗鉤和錠子同心的常用方法，在檢查導紗板全臺高低一致、擺放靈活和不松動（包括導紗鉤相對導紗板也不要松動），或者雖松動但以導紗鉤與錠子中心偏差不超過0.5㎜的前提下，并且在校正錠子與鋼領的同心后，才可以進行吊線錘。
2.1用線錘套入導紗鉤，通過調節導紗板座在導紗角鐵上的長向位置（左右）和導紗鉤在導紗板上的進出位置（前后），使線錘尖對準錠子頂端正中，固定導線板用導紗板扳手專用工具XG31。
2.2為了切實做好吊線錘，具體操作過程中還必須注意以下幾個問題：
（1）導紗鉤的位置必須穩定，這就需要做好：①導紗鉤相對導紗板的位置必須固定，特別是左右不可松動。②導紗板相對導紗角鐵的位置必須穩定，固定螺絲擰緊后導紗板不可有左右松動。③導紗板升降桿（俗稱小羊腳桿）在升降靈活的條件下，桿與其上下軸承間的間隙可適當小些，一般上0.4㎜、下0.5㎜，鋼絲不能插入5㎜為良。
（2）吊線錘是以錠子為基準，只有敲錠子后才能吊線錘。值得注意的是更換個別錠子后一定不要忘記吊線錘，而實際工作中往往是敲錠子后容易忘記吊線錘。
（3）吊線錘時，貼在導紗板表面的細線，應垂直于導紗角鐵長向方向，即使這根細線在導紗鉤上的吊錘點和實紡紗線與導紗鉤的接觸狀態完全相同。
（4）吊線錘雖是為了保證氣圈不歪斜，但也不能省去校活氣圈。開機后必須及時檢查，不可有歪氣圈。吊線錘僅僅是手段，氣圈正才是目的。
結語
3.1校正鋼領、錠子和導紗鉤三同心的方法，是以鋼領為定位基準的敲錠子和以錠子為定位基準校導紗鉤的吊線錘。
3.2當紡紗質量要求較低時，可采用錠子水平后僅敲上點（不宜太高）的方法，雖然下點錠子與鋼領可能會略微不同心，但操作的方便性決定了仍不失為一種可采用的方法。當紡紗質量要求較高時，必須采用敲上下兩點的方法，敲上下兩點固然非常麻煩，需要反復檢查校正數遍，但能以較高的精度保證鋼領板升降全程錠子與鋼領的同心。
3.3校正錠子與鋼領的同心后，才能以錠子為定位基準進行吊線錘。吊線錘是手段，氣圈正才是目的。因此，開機紡紗后一定還要校活氣圈。
3.4對于免敲錠子的細紗機，則是反過來以錠子為基準，調整鋼領來達到兩者的同心。
3.5只有認真細致地逐個敲錠子、吊線錘校正三同心，才有利于減少張力、降低斷頭和減少毛羽。
參考資料
1.上海棉紡織工業總公司.棉紡手冊（M）第一版.北京：紡織工業出版社，1978.
2.經緯紡織機械股份有限公司.FA506型細紗機產品說明書2003.
