收藏｜68個廢水處理工藝流程圖與動態圖
30種各類廢水處理工藝流程圖大匯總

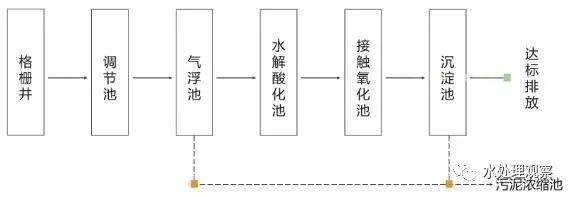

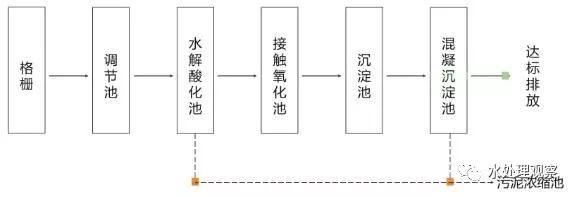

01、生活污水廢水處理工藝流程圖
02、市政尾水提標處理工藝流程圖
03、脫硫廢水處理工藝流程圖

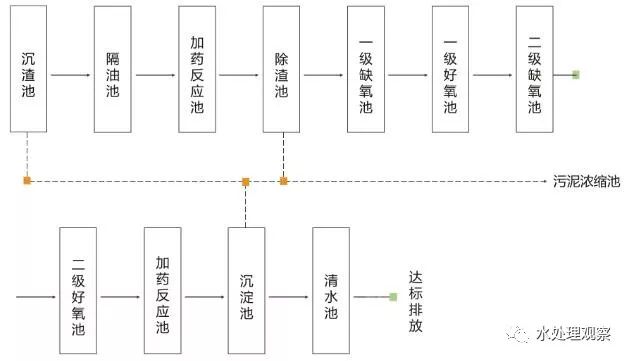

04、焦化廢水處理工藝流程圖
05、垃圾滲濾液處理工藝流程圖

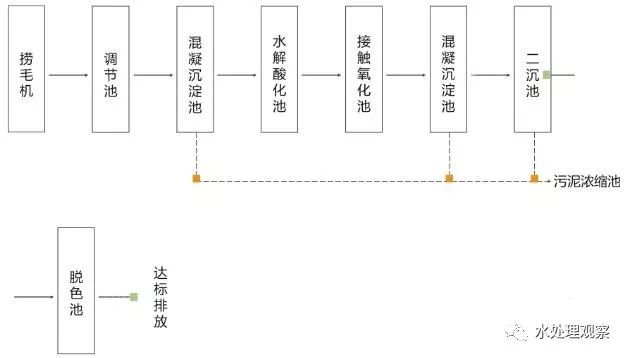

06、印染廢水處理工藝流程圖
07、化工廢水處理工藝流程圖
08、制藥廢水處理工藝流程圖
09、農藥廢水處理工藝流程圖
10、合成革廢水處理工藝流程圖
11、含鉛廢水處理工藝流程圖
12、制糖廢水處理工藝流程圖
13、工業園區廢水處理工藝流程圖

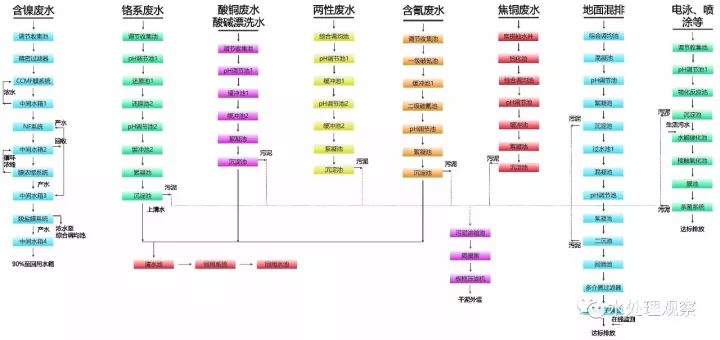

14、電鍍工業園區污水處理工藝流程圖
15、化纖廢水處理工藝流程圖
16、光伏廢水處理工藝流程圖
17、醫院廢水處理工藝流程圖
18、磷化廢水處理工藝流程圖
19、乳化液廢水處理工藝流程圖
20、洗滌廢水處理工藝流程圖
21、中和脫鹽廢水處理工藝流程圖
22、高礦化度礦井廢水深度處理工藝流程圖
23、食品廢水處理工藝流程圖
24、淀粉廢水處理工藝流程圖
25、果汁廢水處理工藝流程圖
26、酒精廢水處理工藝流程圖
27、啤酒廢水處理工藝流程圖
28、養牛廢水處理工藝流程圖
29、養豬廢水處理工藝流程圖

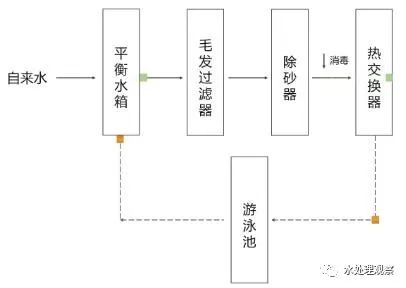

30、泳池循環水處理工藝流程圖
38個污水處理工藝及設備動態圖
01、輻流式沉淀池

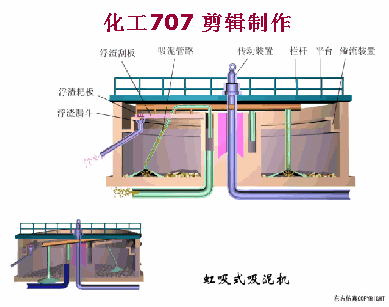

02、虹吸式吸泥機
03、靜壓式吸泥機

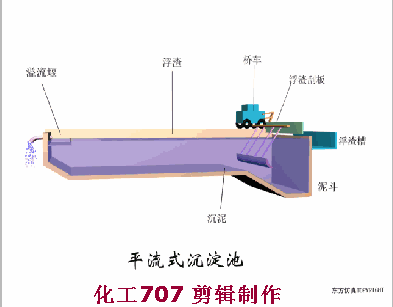

04、平流式沉淀池

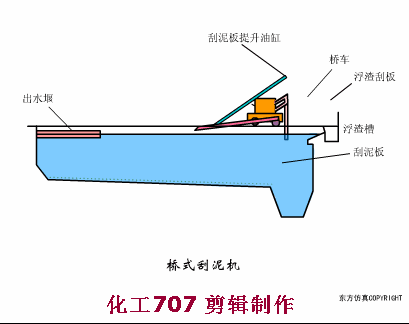

05、橋式刮泥機

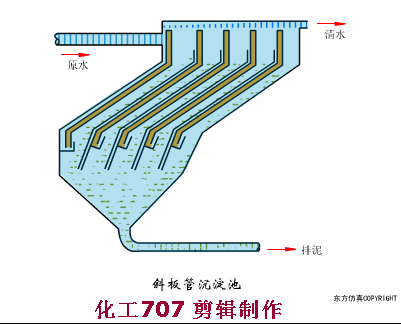

06、斜板(管)沉淀池

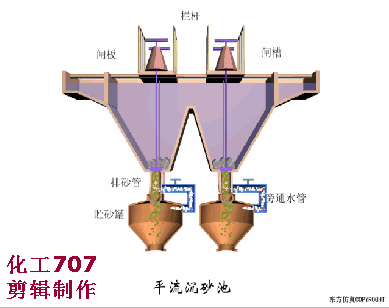

07、平流沉砂池

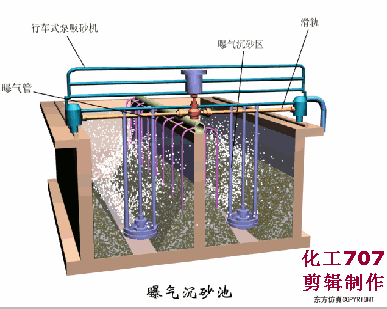

08、曝氣沉砂池

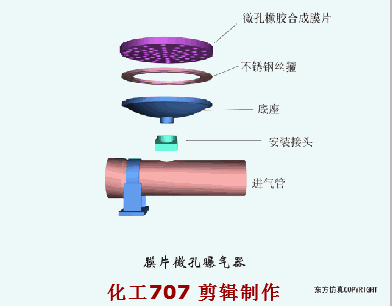

09、膜片微孔曝氣器

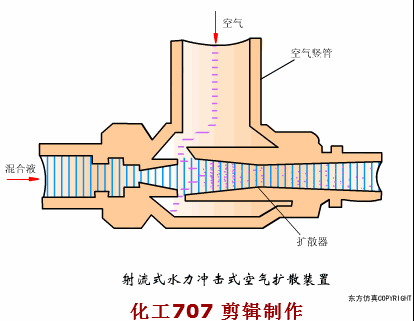

10、射流式水力沖擊空氣擴散裝置

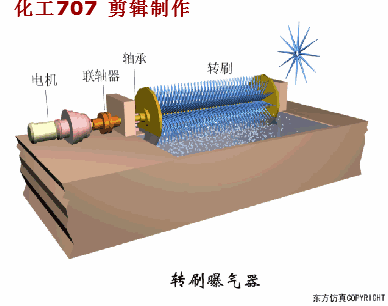

11、轉刷曝氣器

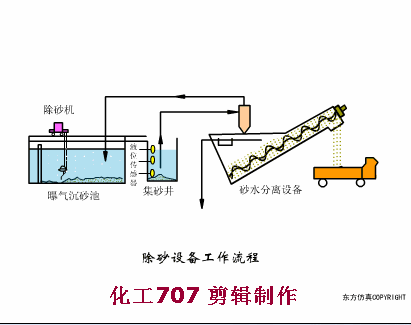

12、除砂設備工作流程

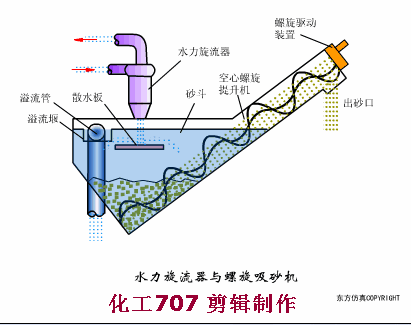

13、水力旋流器與螺旋洗砂機

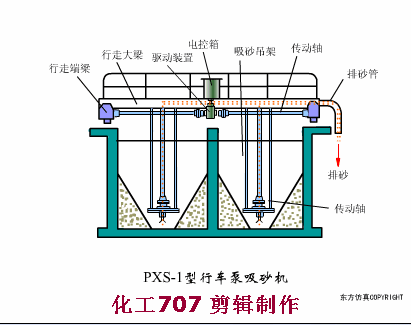

14、橋式吸砂機

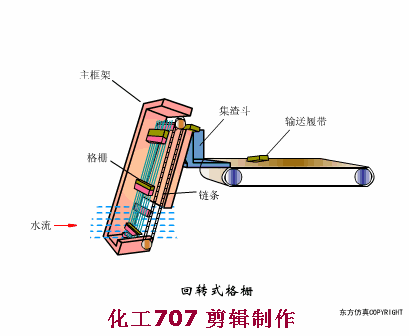

15、回轉式格柵除污機
16、鋼繩牽引式格柵除污機

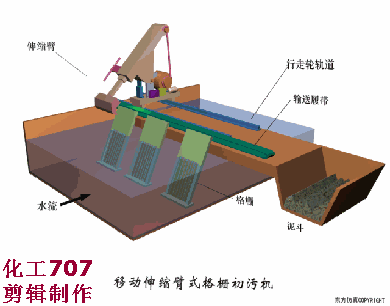

17、移動伸縮臂式格柵除污機
18、階段曝氣法

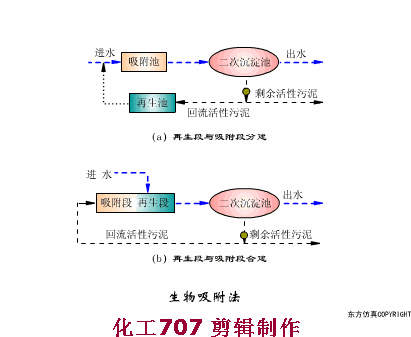

19、生物吸附法
20、曝氣池
21、方形曝氣沉淀池

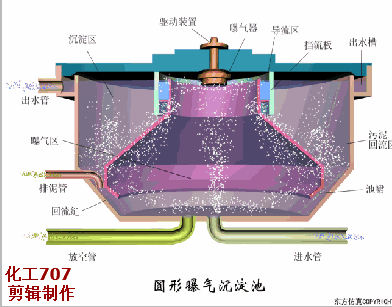

22、圓形曝氣沉淀池

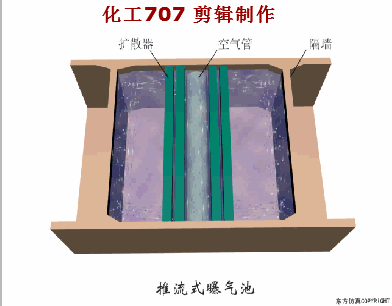

23、推流式曝氣池

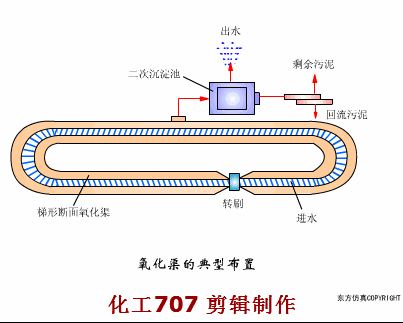

24、氧化渠典型布置

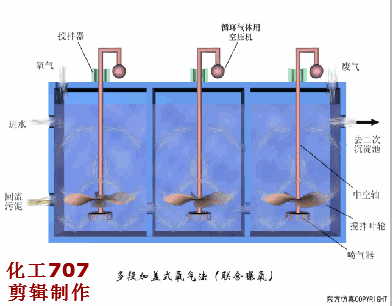

25、多段加蓋式氧氣法(聯合曝氣)

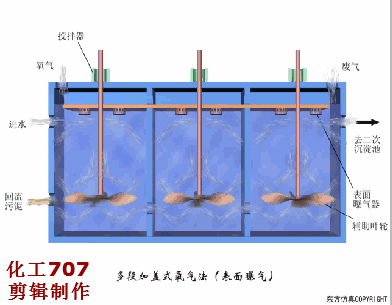

26、多段加蓋式氧氣法(表面曝氣)

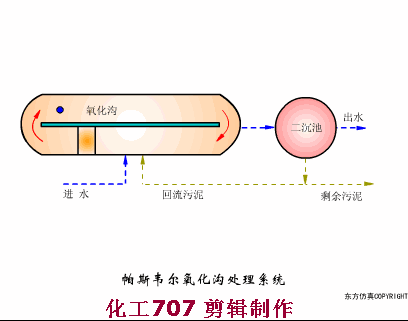

27、帕斯韋爾氧化溝處理系統
28、T型氧化溝系統工藝流程

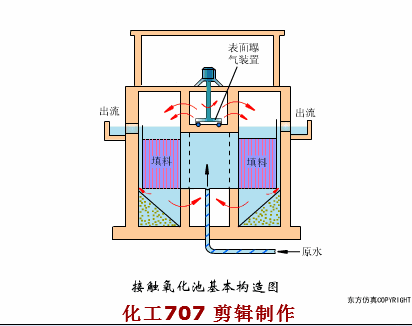

29、接觸氧化池的基本構造

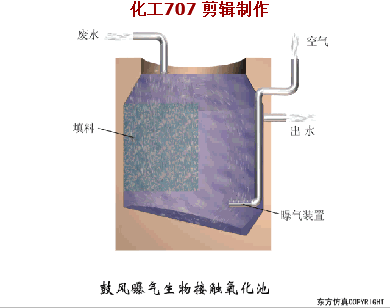

30、鼓風曝氣生物接觸氧化池
31、表面曝氣生物接觸氧化池

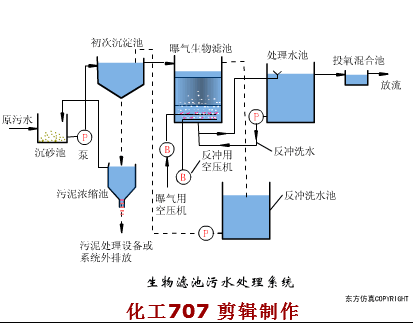

32、生物濾池工藝流程
33、生物濾池構造

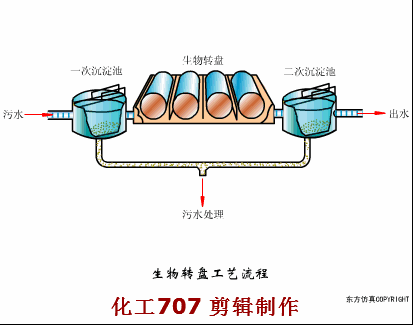

34、生物轉盤工藝流程

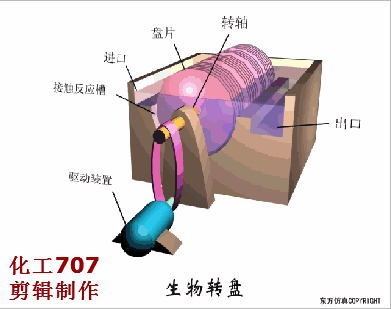

35、生物轉盤構造

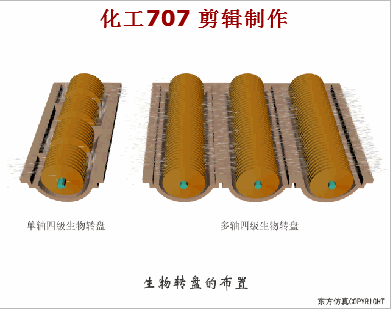

36、生物轉盤的布置

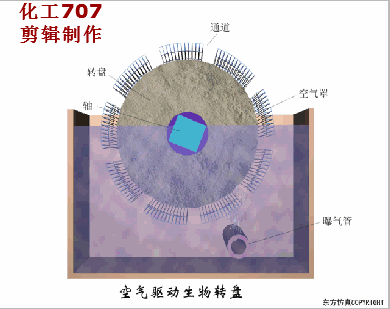

37、空氣驅動生物轉盤

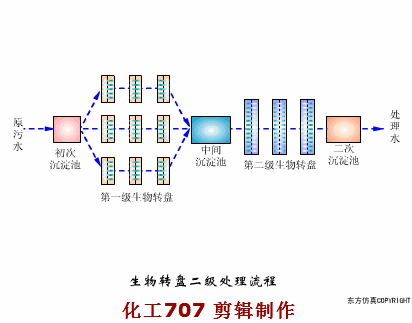

38、生物轉盤二級處理流程
來源：化工707、給水排水等，動圖由東方仿真制作
