混凝土用機制砂
砂是混凝土的主要原材料。隨著建筑業的發展，砂的用量越來越大，質量要求越來越高，天然砂資源迅速減少，過度開采河砂對河床以及植被造成破壞，導致天然砂的使用成本越來越高。為了節省開采成本，同時減少對自然環境的破壞，人工砂成為了細骨料供應的主要來源之一。人工砂又稱為機制砂，是巖石開采、機械破碎、篩分而成的公稱粒徑小于5mm的巖石顆粒粉末。

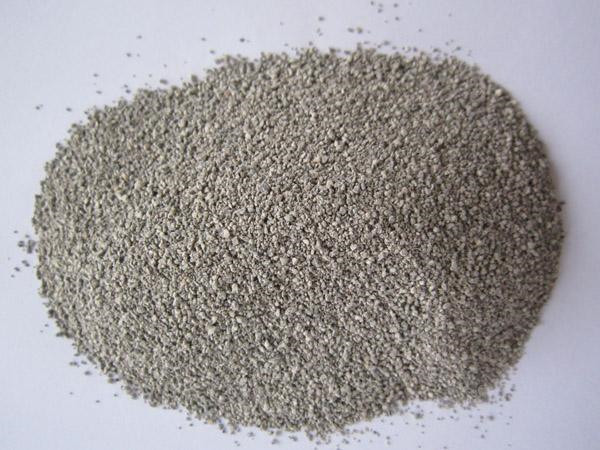

圖1.1 混凝土用機制砂
1．機制砂的特點
1、機制砂經過破碎處理，其顆粒呈不規則的形態，比表面積比天然砂要大。
2、機制砂質地堅硬，規格不均勻，細度模數偏高，多為3.0以上，粒徑1.25mm以上顆粒一般占總量的48～55％，粒徑0.16～0.315mm顆粒占10％左右。
3、機制砂棱角多，表面比較粗糙，單獨用于混凝土很難滿足其工作性要求，可將之與天然砂進行摻配使用，以填充顆粒級配的中間部分，使機制砂細度模數和級配符合要求。
4、機制砂中含有的石粉和泥的粒徑雖然都小于0.075mm，但是他們的成分不同，細度相差也較大。泥顆粒大多小于0.016mm，而石粉顆粒大多都在0.016～0.075mm之間。泥吸附在砂的表面，妨礙砂與水泥的粘結，而適量的石粉可以填充在水泥、細砂的空隙之間，增強機制砂混凝土的工作性，但過量的石粉會增大混凝土的用水量，降低混凝土的強度。在機制砂生產過程中為能除去大部分石粉，往往將300μm以下顆粒清除了大部分，從而導致機制砂顆粒級配不好，細度模數偏大，這時就要和天然砂配合使用，以保證混凝土的和易性等性能。
2. 機制砂的優勢
1、機制砂的來源廣、資源豐富。河沙資源緊缺,國家對河砂開采監控力度越來越大,很多地方已經禁止開采。而機制砂可以利用多種礦石直接加工而成,相對資源豐富。
2、機制砂與材料易融合。河砂經水流沖刷通常表面比較的光滑,而機制砂斷面多、表面粗糙,機制砂顆粒可以更好地與水泥等膠凝材料結合。
3.機制砂可以實現環保。機制砂的原材料可來源于一些固體廢棄物,同時在城市規劃建設中大量的建筑垃圾可以通過移動式破碎機進行破碎,用來生產加工再生骨料,既解決了環境污染的問題又提高了自然資源的利用率。
4.機制砂價格便宜。河砂資源緊張,所以價格越來越高,機制砂在各地的價格不盡相同,但基本都比河砂便宜很多,可以降低企業的生產成本。
3．機制砂的原材料要求生產工藝
可以作為人工制砂的原材料有很多,一般有花崗巖、玄武巖、河卵石、鵝卵石、石灰石、方解石、安山巖、流紋巖、閃長巖、輝綠巖、砂巖、尾礦、礦渣、石英石。好的機制砂擁有良好的級配，從粒型來看，多為多棱狀體，具有更大的比表面積，便于水泥、添加劑的粘接，利于提高混凝土的強度，能滿足生產建筑用砂的標準要求。
3.1機制砂原材料的要求如下
3.1.1宜采用開采的新鮮母巖制作，母巖巖石抗壓強度宜滿足：
1）Ⅰ類砂：不宜少于80MPa；
2）Ⅱ類砂：不宜少于60MPa；
3）Ⅲ類砂：不宜少于30MPa。
3.1.2機制砂母巖的堿集料反應活性應滿足：
1）Ⅰ類砂母巖應不具有堿活性反應；
2）Ⅱ類砂，Ⅲ類砂的母巖含有堿-硅酸反應活性礦物且具有堿活性反應性，應根據使用要求進行堿集料反應試驗；
3.1.3不宜使用具有堿-碳酸鹽反應活性的巖石制作機制砂。
3.2機制砂主要分為干法和濕法兩類生產工藝

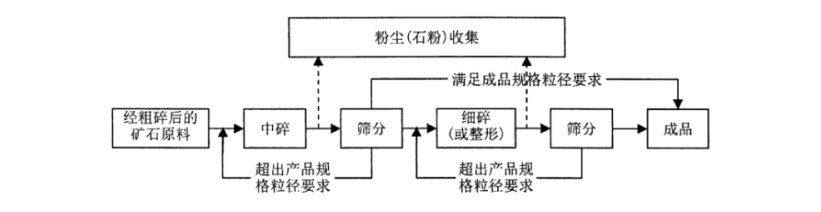

干法加工工藝流程如下圖：

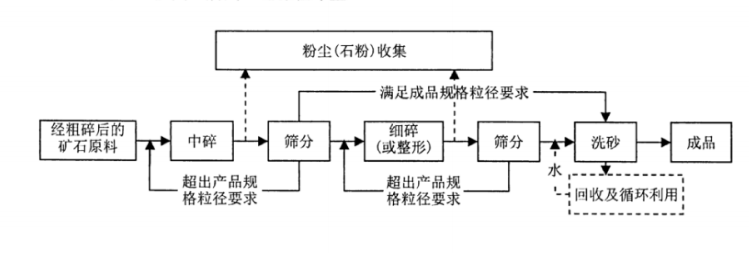

濕法加工工藝流程如下圖：
兩種方法的差異如下：
干法加工工藝
濕法加工工藝
用水量
不需要水
生產過程中需要消耗大量的水資源
環境影響
公認的比較好的工藝，對環境影響較小，可用布袋除塵器除塵，對環境影響小
對環境影響較大
成品砂石粉、泥巴的處理
用選粉機去掉成品砂中的粉末
用水洗可以去掉沙中的泥粉、石粉，后期上壓濾機洗砂
4.機制砂的主要生產設備
機制砂的生產設備主要分為破碎設備和制砂設備。
4.1機制砂主要破碎設備：
1）顎式破碎機（如圖2.1）：主要用于物料的初碎，出料口可在300-400mm之間調節，其最大進料粒徑為1500mm，顎式破碎機的主要特點是破碎率大、進口大、價格低、成本回收快、適應惡劣工作環境。
圖2.1 顎式破碎機
2）反擊式破碎機（如圖2.2）：抗壓能力高達350Mpa,適用于破碎堅硬巖石。反擊式破碎機的優勢是抗壓能力高，破碎物料多為立方體。但如果物料的抗壓能力高，反擊式破碎機的磨損也會嚴重。因此，如果粒徑允許，反擊式破碎機破碎的物料可以直接當做人工砂石骨料使用。
圖2.2反擊式破碎機
3）圓錐破碎機（如圖2.3）：可用于物料的中碎或細碎，因而其最大進料粒徑為350mm，圓錐破碎機有過載保護裝置，其最大的優勢是故障率小、運行穩定、磨損小。
圖2.3圓錐破碎機
4.2生產機制砂常用的制砂設備介紹

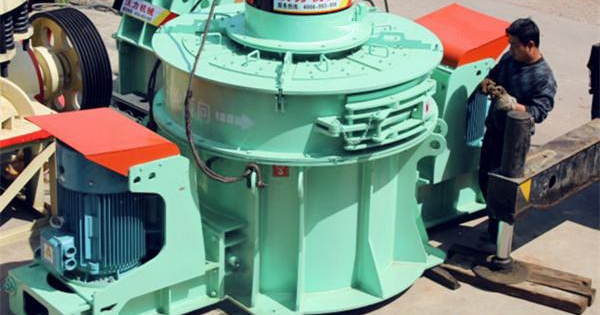

1）HVI制砂機（如圖3.1）是一款新型制砂機設備，最大進料粒徑小于55mm，采用深腔葉輪，可有效提升產能，由于周邊護板上下掉頭，從而有效提高了設備的使用壽命，用HVI制砂機制作的機制砂粒徑均勻，質量很好。
圖3.1HVI制砂機

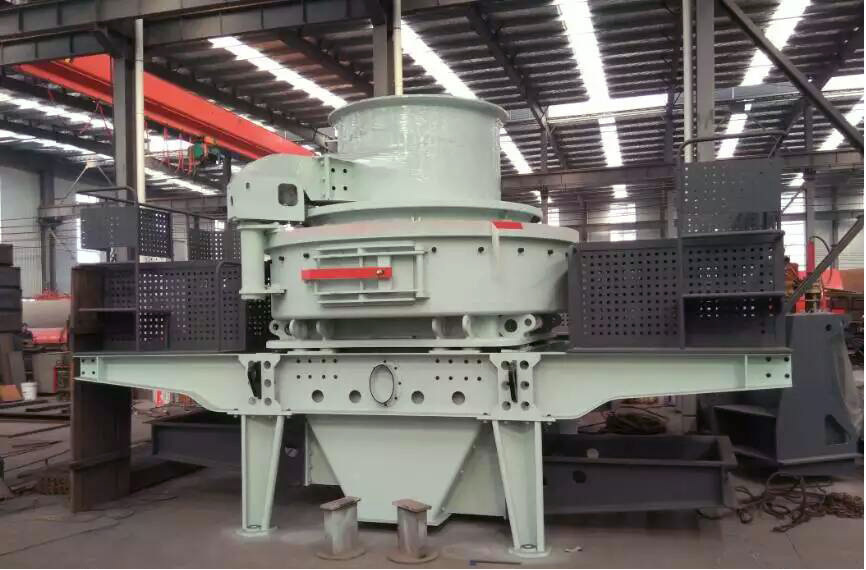

2）VSI制砂機（如圖3.2）又名立軸沖擊式制砂機，VSI制砂機的優點是處理量大，節能，進料方式可自行調節，VSI制砂機應用范圍廣，加工能力強。
圖3.2VSI制砂機

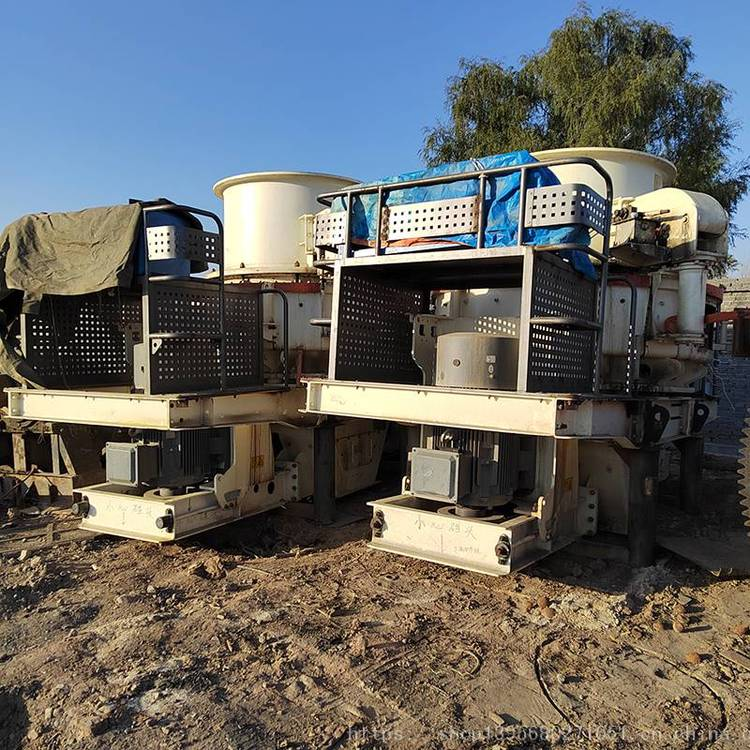

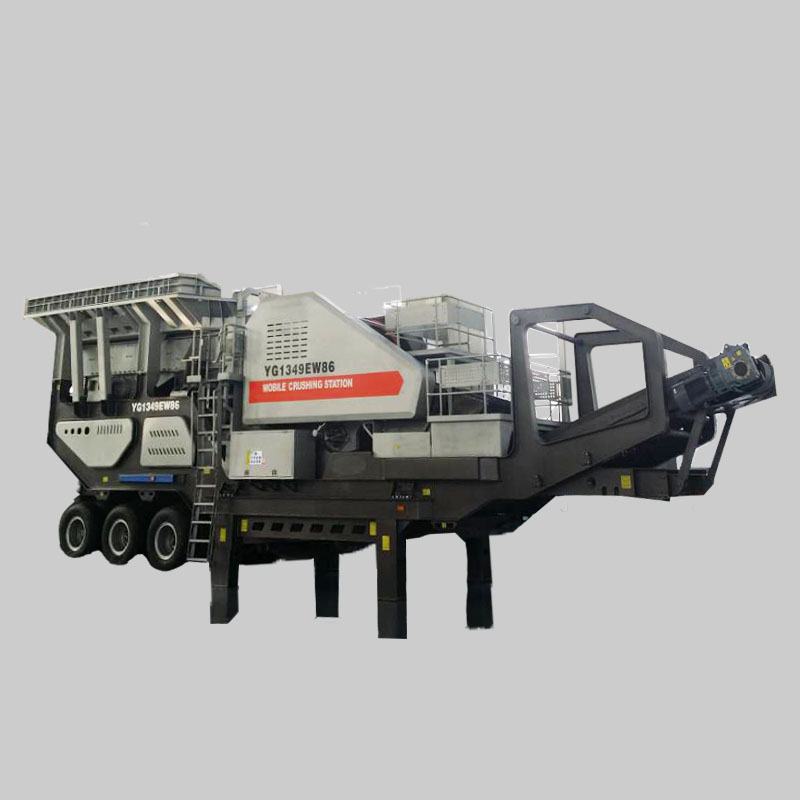

3）移動制砂機（如圖3.3）由移動破碎站和制砂機組成，是一款車載移動碎石設備，可以直接進入制砂廠，投資快，回收效益高，可以在短時間內收回成本。
圖3.3移動制砂機
5．機制砂在混凝土中的應用及影響因素
機制砂混凝土性能及混凝土用水量除了與機制砂本身的材質有關外，機制砂的石粉含量大小起到重要作用。當石粉含量為0～4％時，機制砂用水量無明顯增加，石粉含量4～6％時，用水量增加5kg，石粉含量6～10％時，用水量增加5～10kg，石粉含量10～15％時，用水量增加10～20kg。隨著機制砂中石粉含量的偏高，其用水量也相應增加，導致混凝土的水膠比發生變化，從而影響混凝土強度。對于某一強度等級混凝土來說，混凝土抗壓強度隨著機制砂石粉含量的增加先增加后降低。這是由于機制砂的石粉在混凝土中主要起到兩個方面的作用：一方面，石粉含量在該強度等級混凝土要求的最佳含量以下時，機制砂可以有效填充水泥石與骨料之間的空隙，提高混凝土密實度，隨著機制砂含量的增加，混凝土強度也隨之增加；但是，當石粉含量超過該強度等級混凝土要求的最佳含量時，會對機制砂的顆粒級配產生不利的影響，再加上石粉的比表面積過大，造成混凝土的需水量變大，和易性變差，同時，過大的石粉含量會造成水泥與骨料間的結合不緊密，導致混凝土強度變低。因此，石粉含量對機制砂混凝土的性能起著關鍵作用。
6．機制砂的主要檢測項目
6.1技術要求
（一）機制砂的實際顆粒級配與表2中的累計篩余相比，除5mm及0.63mm的累計篩余外，其余公稱粒徑的累計篩余可稍有超出分界線，但總超出量不應大于5%.
表2砂顆粒級配區
級配區及累計篩余（%）
I區
II區
III區
公稱粒徑
5
10-0
10-0
10-0
2.5
35-5
25-0
15-0
1.25
65-35
50-10
25-0
0.63
85-71
70-41
40-16
0.315
95-80
92-70
85-55
0.16
100-90
100-90
100-90
（二）石粉含量/含泥量檢測技術要求
機制砂的石粉含量/含泥量要求應滿足下表要求
混凝土強度等級
≥C60
C55~C30
≤C25
石粉含量（%）
MB≤1.4
≤5.0
≤7.0
≤10.0
MB≥1.4
≤2.0
≤3.0
≤5.0
（三）砂中泥塊含量限值
混凝土強度等級
≥C60
C55~C30
≤C25
泥塊含量（按重量計%）
≤0.5
≤1.0
≤2.0
（四）砂中有機物含量限值
有機物含量（用比色法試驗）；顏色不應深于標準色，如深于標準色，則應按水泥膠砂強度試驗方法，進行強度對比試驗，抗壓強度比不低于0.95。
（五）機制砂的總壓碎指標應小于30%。
6.2常規試驗介紹
6.2.1砂的篩分析試驗
1 、試樣制備：試驗前前應先將來樣通過10mm篩，并算出篩余百分率，然后稱取每份不少于550g的試樣兩份，分別倒入兩個淺盤中，在100~110℃的溫度下烘干到恒重。冷卻至室溫備用。
2、試驗步驟：準確稱取烘干試樣500g，置于按篩孔大小（大孔在上、小孔在下）順序排列的套篩的最上一只篩（即5mm篩孔篩）上；將套篩裝入搖篩機內固緊，篩分時間為10min左右；然后取出套篩，再按篩孔大小順序，在清潔的淺盤上逐個進行手篩，直到每分鐘的篩出量不超過試樣總量的0.1%時為止，通過的顆粒并入下一個篩，并和下一個篩中試樣一起過篩，按這樣順序進行，直至每個篩全部篩完為止。稱取各篩篩余試樣的重量（精確至1g），所有各篩的分計篩余量和底盤中剩余量的總和與篩分前的試樣總量相比，其相差不得超過1%。
3、篩分析試驗結果應按下列步驟計算：
（1） 計算分計篩余百分率（各篩上的篩余量除以試樣總量的百分率），精確至0.1%;
（2） 計算累計篩余百分率（該篩上的分計篩余百分率與大于該篩上的分計篩余百分率之總和）精確至1%；
（3） 根據各篩的累計篩余百分率評定該試樣的顆粒級配分布情況；
（4） 按下式計算砂的細度模數μf（精確至0.01）:
μf=(β2+β3+β4+β5+β6)-5β1/（100-β1）
式中: β1、β2、β3、β4、β5、β6分別為5.0mm、2.5mm、1.25mm、0.63mm、0.315mmm、0.16mm各篩上的累計篩余百分率。
( 5)篩分試驗應采用兩個試樣平行試驗。細度模數以兩次試驗結果 的算術平均值為測定值（精確至0.1）。如兩次試驗所得的細度模數 之差大于0.2時，應重新取樣進行試驗。
6.2.2含泥量/石粉含量試驗
1、 試樣制備：將樣品在潮濕狀態下用四分法縮分至約1100g，置于溫度為100~110℃的烘箱中烘干至恒重，冷卻至室溫后，立即稱取各為400g的試樣兩份備用。
2、 試驗步驟：取烘干試樣一份置于容器中注入飲用水，使水面高出砂面約150mm充分拌均勻后浸泡2h，然后用手在水中淘洗試樣，使塵屑、淤泥和粘土與砂粒分離，并使之懸浮或溶于水中。緩緩地將渾濁液倒入1.25mm及0.08mm的套篩上(1.25mm篩放置上面)，濾去小于0.08mm的顆粒。試驗前篩的兩面應先用水潤濕，在整個試驗過程中，應注意避免砂粒丟失。再次加水于筒中，重復上述過程，直到筒內洗出的水清澈為止。用水沖洗剩留在篩上的細粒，并將0.08mm篩放在水中來回搖動，（使水面略高出篩中砂粒的上表面）以充分洗除小于0.08mm的顆粒。然后將兩只篩上剩留在篩上的顆粒和筒中已經洗凈的試樣一并裝入淺盤，置于溫度為100~110℃的烘箱中烘干至恒重。取出來冷卻至室溫后，稱試樣的重量。
3、 砂的含泥量/石粉含量應按下式計算（精確至0.1%）
ωC=(m0-m1)/m0×100(%)
式中：m0：試驗前的烘干試樣重量
m1：試驗后的烘干試樣重量
以兩個試樣試驗結果的算術平均值作為測定值。兩次結果 的差值超過0.5%時，應重新取樣進行試驗。
6.2.3亞甲藍（MB值）試驗
1、溶液的配制及試樣制備應符合下列規定：
1. 將亞甲藍(C16H18C1N3S . 3H2O)粉末在(105 ±5)℃下烘干至恒重，稱取烘干亞甲藍粉末10g，精確至0.01g，倒人盛有約600mI.蒸餾水(水溫加熱至35 ~40℃)的燒杯中，用玻璃棒持續攪拌40min，直至亞甲藍粉末完全溶解，冷卻至20 ℃ 。將溶液倒人1L容量瓶中，用蒸餾水淋洗燒杯等，使所有亞甲藍溶液全部移入容量瓶，容量瓶和溶液的溫度應保持在(20±1)℃ ，加蒸餾水至容量瓶1L刻度。振蕩容量瓶以保證亞甲藍粉末完全溶解。將容量瓶中溶液移入深色儲藏瓶中，標明制備日期、失效日期(亞甲藍溶液保質期應不超過28d)，并置于陰暗處保存。
2. 將樣品縮分至400g，放在烘箱中于(105±5)℃下烘干至恒重，待冷卻至室溫后，篩除大于公稱直徑5. 0mm的顆粒備用。
2、人工砂及混合砂中的亞甲藍值測定按下列步驟進行：
（1）稱取試樣200g，精確至1g。將試樣倒入盛有(500±5) mL蒸餾水的燒杯中，用葉輪攪拌機以(600±60) r/min轉速攪拌5min，形成懸浮液，然后以(400±40) r/min轉速持續攪拌，直至試驗結束。
（2）懸浮液中加人5mL亞甲藍溶液，以(400±40) r/min轉速攪拌至少1 min后，用玻璃棒蘸取一滴懸浮液(所取懸浮液滴應使沉淀物直徑在8~12mm內)，滴于濾紙(置于空燒杯或其他合適的支撐物上，以使濾紙表面不與任何固體或液體接觸)上。若沉淀物周圍未出現色暈，再加人5mL亞甲藍溶液，繼續攪拌1min，再用玻璃棒蘸取一滴懸浮液，滴于濾紙上，若沉淀物周圍仍未出現色暈，重復上述步驟，直至沉淀物周圍出現約1mm寬的穩定淺藍色色暈（色暈效果如下圖）。此時，應繼續攪拌，不加亞甲藍溶液，每1min進行一次蘸染試驗。若色暈在4min內消失，再加入5mI.亞甲藍溶液。若色暈在第5min消失，再加入2mL亞甲藍溶液兩種情況下，均應繼續進行攪拌和蘸染試驗，直至色暈可持續5min。
左圖為符合要求的色暈，右圖為不符合要求的色暈
（3）記錄色暈持續5min時所加入的亞甲藍溶液總體積，精確至1mL。
3．亞甲藍MB值按下式計算:
MB=V/G×10
式中：MB—亞甲藍值(g/kg)，表示每千克0~2.36mm粒級試樣所消耗的亞甲藍克數, 精確至0.01;
G--試樣質量;
V--所加入的亞甲藍溶液的總量(mL) 。
注:公式中的系數10用于將每千克試樣消耗的亞甲藍溶液體積換算成亞甲藍質量。
5．亞甲藍試驗結果評定應符合下列規定:
當MB值<1. 4時，則判定是以石粉為主;當MB值≥1. 4時，則判定為以泥粉為主。
6.2.4 泥塊含量試驗
1、 試樣制備：將樣品在潮濕狀態下四分法縮分至約3000g，置于溫度為100~110℃的烘箱中烘干至恒重，冷卻至室溫后，用1.25mm篩篩分，到篩上的砂400g分為兩份備用。
2、 試驗步驟：稱取試樣200g置于容器中并注入飲用水，使水面高出砂面約150mm。充分拌混均勻后浸泡24h，然后用手在水中碾碎泥塊，再把試樣放在0.63mm篩上，用水淘洗，直至水清澈為止。保留下來的試樣應小心地從篩里取出，裝入淺盤后，置于溫度為100~110℃烘箱中烘干至恒重，冷卻后稱重。
3、 砂中泥塊含量應按下式計算（精確至0.1%）
ωC,l=(m1-m2)/m1×100(%)
式中：ωC,l:泥塊含量（%）
m1：試驗前的干燥試樣重量
m2：試驗后的干燥試樣重量
取兩次試樣試驗結果的算術平均值作為測定值，兩次結果的差值超過0.4%時，應重新取樣進行試驗。
6.2.5 砂中有機物含量試驗
1、 試驗步驟：向250ml量筒中倒入試樣至130ml刻度處，再注入濃度為3%的氫氧化鈉溶液至200ml刻度處，劇烈搖動后靜置24h；比較試樣上部溶液和新配制標準溶液的顏色，盛裝標準溶液與裝試樣的重量容積應一致。
注：標準溶液的配制方法：取2g鞣酸粉溶解于98ml的10%酒精溶液中，即得所需的鞣酸溶液后取該溶液2.5ml注入97.5ml,3%的氫氧化鈉溶液中,加塞后劇烈搖動,靜置24h, 即得標準溶液.
2、 結果評定：
（1） 若試樣上部的溶液顏色淺于標準溶液的顏色，則試樣的有機質含量鑒定合格。如兩種溶液的顏色接近，則應將該試樣（包括上部溶液）倒入燒杯中放在溫度為60~70℃的水浴鍋中加熱2~3h,然后再與標準溶液比色.
（2） 如溶液的顏色深于標準色,則應按下法進一步試驗:
取試樣一份,用3%的氫氧化鈉溶液洗除有機雜物,再用清水淘洗干凈,至試樣用比色法試驗時溶液的顏色顏色淺于標準色,然后用洗除有機質的末洗除的試樣分別按現行的國家標準《水泥膠砂強度試驗方法》配制兩種水泥砂漿，測定28天的抗壓強度，如未經洗除的砂的砂漿強度與洗除有機質后的砂的砂漿強度比，一低于0.95時,則此砂可以采用。
6.2.6機制砂的壓碎指標試驗
1、試樣制備應符合下列規定：
將縮分后的樣品置于（105±5）℃的烘箱內烘干至恒量，待冷卻至室溫后，篩分成5.00mm~2.50mm、2.50mm～1.25mm、1.25mm~0.63mm、0.63mm～0.315mm四個粒級，每級試樣質量不得少于1000g。
2、實驗步驟應符合下列規定：
1.置圓筒于地盤上，組成受壓模，將一單級砂樣約300g,裝入模內, 使試樣距底盤面的高度約為50mm。
2.平整鋼模內試樣的表面,將加壓塊放入圓筒內，并轉動一周使之與試樣均勻接觸。
3.將裝好試樣的受壓鋼模置于壓力機的支承板上，對準壓板中心后，開動機器，以500N/s的速度加荷。加荷至25KN時穩荷5s后，以同樣速度卸荷.
4.取下受壓模，移去加壓塊，倒出壓過的試樣并稱其質量(m0）,然后用該粒級的下限篩（如砂樣為公稱粒級5.0mm-2.5mm時，則其下限篩指孔徑為2.5mm的方孔篩)進行篩分，稱出該粒級試樣的篩余量（m1）。
3、人工砂的壓碎指標按下式計算：
1.第i單級砂樣的壓碎指標按下式計算，精確至0.1％：
δi =×100％
式中: δi--第i單級砂樣壓碎值指標(%）;
m0 ——第i單級試樣的質量；
m1 -—第i單級試樣的壓碎試驗后篩余的試樣質量。
以三份試樣試驗結果的算術平均值作為各但立即式樣的測定值。
4、四級砂樣總的壓碎值指標按下式計算：
δsa =
×100％
式中：δsa —-總的壓碎指標（％），精確至0。1％；
a1、a2、a3、a4--公稱直徑分別為2.50mm、1.25mm、0.630mm、0.315mm各方孔篩的分計篩余（％）；
δ1、δ2、δ3、δ4—-公稱粒級分別為5.00mm~2.50mm、2。50mm～1.25mm、1.25mm～0.63mm、0.630mm～0.315mm單級試樣壓碎指標（％).
