7種機械結構的原理動圖，這次看懂了！
機械原理總是讓人著迷，小編整理了一些不是很常見的機械原理動圖，讓我們明白其中的道理！

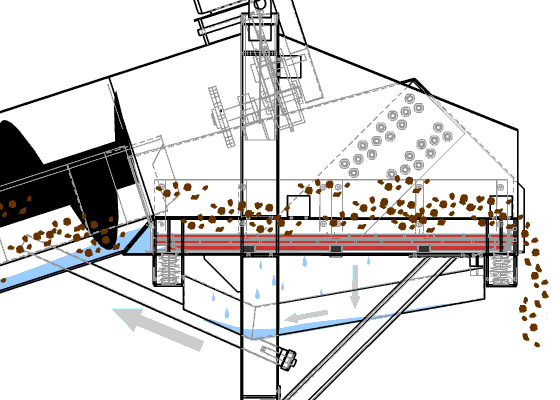

01 螺旋洗砂機
▼
螺旋洗砂機通過設備內的螺旋裝置對砂石料進行攪拌，從而使砂石料中的泥土與水進行混合，從設備上的流口排出，而砂石料則在螺旋裝置的作用下被逐步篩選，從頂端的出料口排出，從而實現了砂石料的清洗篩選效果。
螺旋洗砂機適用于冶金、建材、水電等行業的洗選、分級、除雜等作業，用于細粒度和粗粒度物料的洗選作業。對建筑用砂、筑路用砂石猶為適宜。螺旋砂石洗選機功率消耗小、洗凈度高。

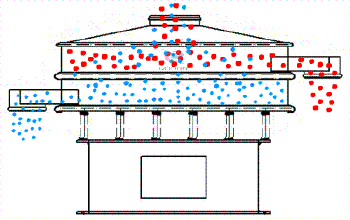

02 振動篩分機
▼
工作原理：振動篩分機是利用激振器（偏心塊或偏心軸）產生的激振力，使篩體沿激振力方向作做周期性往復振動，物料在篩面上圓周跳動，通過不同的篩孔把不同規格的物料分級規整到所要求的篩面，匯集后輸送到指定區域，以達到分級或脫介目的，通過調整偏心塊的重量可以調整振幅。
振動篩分機是固體物料分級的重要設備，廣泛應用于礦山、建材、選煤、能源、化工等行業。一般情況下，振源采用偏心塊或偏心軸，兩種振源混合使用也較為普遍。
03 免沖水小便器
▼
工作原理：當尿液流經隔臭裝置后，密封擋板自動開啟閉合。密封擋板結合自生的重力形成了良好的密封，完全阻隔下水管道異味的上返。且在零下20度-零上60度之間都可以開啟閉合，保證了隔臭裝置的正常運行，其產品使用壽命在六至七年。
04 袋式除塵器
▼
袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。
05 柔性氣動機械手
▼
芝加哥大學、iRobot公司等的創新團隊，研發了一種柔性氣動機器人抓手，極大的推動了這項事業的進步。通過動圖我們可以看到，這個抓手采用了彈性的包裹材料，里面內置的盡然是普通的咖啡粉。抓取過程很有科技感，抓手和物體接觸后，產生了形變，通過氣泵產生負壓抽走空氣，使圓手前端的形狀固定下來，就可以抓起物體了。

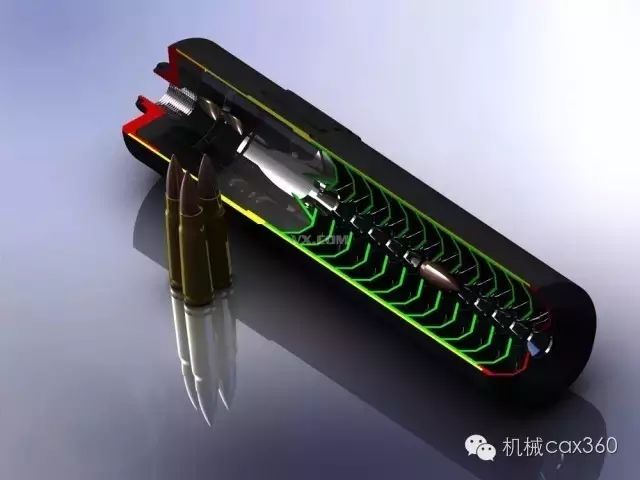

06手槍消音器
▼
槍械的消音器通常是安裝在槍口的一個圓柱形金屬管，當子彈通過消音器內的通道時，快速膨脹的氣體沖進了一個個環繞子彈路徑排列的擴張室，聲波在擴張室中反射并相互干擾，再加上消聲器內壁上使用的吸聲材料能吸收噪音的能量，綜合作用下就使管內傳播的噪音衰減，從而達到消聲的目的。
在很多影視劇中，裝了消音器的手槍發出的聲音非常小，但現實中的消音器其實并沒有那么驚人的效果。消音器確實能幫助保護使用者的聽力，但離做到神不知鬼不覺還有相當?shù)木嚯x。
07 防抖云臺
▼
機械防抖云臺，中文音譯叫斯坦尼康系統，它最早作為攝像機的穩定器被設計出來，只不過在上圖中人們又找到了它的新功能——放啤酒。系統通過陀螺儀、加速度計等傳感器來檢測物體在上下、左右、前后三個軸向上的角度和運動變化，處理器得到反饋后進行運動分解計算，為了保證物體的空間坐標不發生變化，三個關節部位的伺服電機會向著物體移動的反方向進行運轉，從而進行精確的運動糾正。
來源：cax360，通用機械整理
